Goujons à clapet et à ressort (pour têtes de chape)

1. Description du produit

Les goujons à clapet et à ressort pliable, également appelés goujons ES ou goujons à ressort encliquetable, se distinguent par leur capacité à permettre un verrouillage et un déverrouillage rapide des connexions mécaniques. Ils sont un élément crucial pour la fonctionnalité et la sécurité, surtout en combinaison avec des têtes de chape selon DIN 71752 / DIN ISO 8140.

Au cœur d'un goujon à clapet et à ressort pliable se trouve un mécanisme chargé par ressort, qui garantit que le goujon reste fixé jusqu'à ce qu'une pression manuelle soit appliquée. Cette fonctionnalité simplifie non seulement le processus de montage mais augmente également la sécurité et la fiabilité générales de la connexion. Conçus pour s'adapter précisément dans les têtes de chape, ces goujons facilitent une connexion pivotante entre deux parties, permettant une combinaison de mouvement et de stabilité essentielle dans de nombreux systèmes mécaniques.

Avec la tête de chape, le goujon à clapet et à ressort pliable forme un chape d'articulation et permet un montage rapide et sans outils, ou le démontage de l'articulation.

Une variante spéciale de ces goujons est les goujons à clapet et à ressort avec gorge. Cette version dispose d'une gorge précisément usinée sur la tige du goujon, offrant un niveau de verrouillage supplémentaire. La gorge interagit efficacement avec le mécanisme chargé par ressort et permet une connexion plus sûre et plus stable.

L'utilisation de goujons à clapet et à ressort pliable est particulièrement avantageuse là où une connexion fiable mais temporairement détachable est nécessaire.

2. Détails du produit

Taille : FKB 4x8 - 20x40

Groupe de matériau : acier, acier inoxydable

• Variante acier : Goujon en acier de décolletage et ressort en acier feuillard pour ressort
• Variante en acier inoxydable : Goujon en acier inoxydable et ressort en acier feuillard pour ressort

Surface : acier clair, galvanisé blanc, bondérisé huilé

Pour têtes de chape : G 4x8 - G 20x40

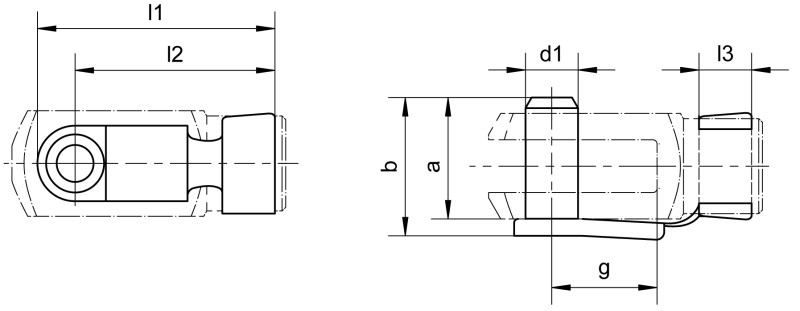

d1 Diamètre de goujon: 4 - 20

3. Domaines d'application & Compatibilité

Types et dimensions des goujons à clapet et à ressort pliables

Les goujons à clapet et à ressort pliables existent en plusieurs types et dimensions, chacun répondant à des besoins spécifiques. Comprendre les différences entre ces types est crucial pour choisir le bon goujon pour votre application, afin d'assurer à la fois un ajustement parfait et des performances optimales.

Les options de matériau pour les goujons à clapet et à ressort pliables varient, allant de l'acier inoxydable à l'acier de décolletage ainsi que des alliages spécialisés pour une résistance accrue à la corrosion et une solidité. Le choix devrait être basé sur les conditions environnementales auxquelles l'assemblage sera exposé, comme l'humidité, les produits chimiques ou des températures extrêmes, qui pourraient influencer le risque de corrosion ou de dégradation du matériau. Les goujons en acier inoxydable sont largement préférés pour leur durabilité et leur résistance à la rouille, et sont idéaux pour une utilisation en extérieur ou dans des environnements difficiles. En revanche, l'acier de décolletage est souvent choisi pour sa solidité et son économie, convenant aux applications où l'exposition environnementale est minime. Il convient de noter que l'élément de ressort du goujon à clapet et à ressort pliable est toujours en acier feuillard pour ressort.

En ce qui concerne les dimensions et spécifications, les goujons à clapet et à ressort pliables sont disponibles dans une variété de tailles pour répondre à différentes tailles de têtes de chape et exigences de charge. Les dimensions comprennent généralement le diamètre et la longueur du goujon, qui sont des facteurs cruciaux pour la capacité de charge du goujon et pour son adéquation à des applications spécifiques de têtes de chape.

Choisir le bon goujon à clapet et à ressort pliable pour votre tête de chape

Lors du choix d'un goujon à ressort pliable, les dimensions jouent un rôle crucial. Il est essentiel que les dimensions du goujon correspondant à celles de la tête de chape pour garantir un ajustement sécurisé. Une taille incorrecte peut entraîner des connexions lâches, une usure accrue ou même une défaillance du système mécanique. Les dessins techniques ou les tableaux de dimensions disponibles sur l'eShop peuvent aider à sélectionner un goujon de la taille et de l'ajustement appropriés.

Un autre facteur à considérer est la capacité de charge. Le goujon doit être capable de supporter les charges mécaniques de l'application sans défaillir. Cela inclut à la fois les charges statiques et les forces dynamiques potentielles qui pourraient entraîner une usure ou une fatigue.

4. Avantages et bénéfices

Les goujons à clapet et à ressort offrent une variété d'avantages par rapport aux méthodes de fixation traditionnelles. Ils sont conçus pour être utilisés avec des têtes de chape selon DIN 71752 / DIN ISO 8140 et sont essentiels dans les applications où des connexions rapides et efficaces sont nécessaires sans compromettre la force ou la fiabilité. Leur conception unique permet un montage et un démontage faciles à la main. Pour desserrer le loquet de ressort de la tête de chape, un tournevis à tête plate peut également être utilisé. Cela fait du goujon à clapet et à ressort une solution privilégiée dans des domaines tels que l'ingénierie mécanique, la construction, la fabrication de véhicules spéciaux et les équipements agricoles.

Un autre avantage non négligeable est la construction des goujons à clapet et à ressort comme composants monoblocs. Par rapport aux fixations conventionnelles, telles qu'une combinaison de goujon, rondelle et goupille ou goujons avec des circlips, cela simplifie considérablement le processus d'assemblage. Il élimine la nécessité de manipuler plusieurs petites pièces, ce qui minimise le risque de perte ou de montage incorrect. De plus, les goujons à clapet et à ressort se distinguent par leur très faible production de bruit. Dans des environnements où le bruit est un facteur critique, ces goujons offrent une excellente solution pour minimiser le niveau sonore. Cette caractéristique est particulièrement utile dans les zones sensibles au bruit telles que les bureaux, les hôpitaux ou les écoles.

Ingénierie mécanique : Dans l'ingénierie mécanique, les goujons à clapet et à ressort offrent un avantage incomparable dans la maintenance et l'assemblage des équipements. En simplifiant le processus de sécurisation des composants mécaniques, ils réduisent les temps d'arrêt et les coûts de main-d'œuvre associés à la maintenance des équipements. Leur construction robuste peut gérer de hautes capacités de charge, un facteur critique dans les machines industrielles soumises à un stress et une utilisation constants.

Construction : L'industrie de la construction bénéficie de la polyvalence et de la résistance des goujons à clapet et à ressort, notamment dans la construction modulaire ou pour les structures nécessitant une fixation temporaire mais sécurisée. Ces goujons peuvent connecter rapidement des pièces, réduisant ainsi considérablement les temps de construction et augmentant l'efficacité sur le chantier. De plus, leur manipulation facile permet des ajustements ou des démontages rapides, facilitant le recyclage ou la reconfiguration des matériaux de construction.

Construction de véhicules spécialisés : Leur solidité et leur durabilité garantissent une solution de fixation fiable, capable de résister aux vibrations et aux charges dynamiques typiques des applications de véhicules. Cela réduit le risque de défaillance des composants et augmente la sécurité globale du véhicule.

Analyse comparative : Goujons à clapet et à ressort vs. goujons traditionnels

En commençant par la facilité d'installation, les goujons à clapet et à ressort sont conçus pour un montage rapide et facile. Contrairement aux goujons traditionnels, qui peuvent nécessiter des outils supplémentaires et du temps pour une fixation sûre, les goujons à clapet et à ressort intègrent un mécanisme à ressort qui permet un verrouillage rapide sans serrage intensif, ce qui les rend particulièrement utiles dans les applications où le temps et la facilité d'installation sont critiques.

En ce qui concerne la capacité de charge, les goujons à clapet et à ressort offrent une solution de fixation robuste. Bien que les goujons traditionnels puissent gérer des charges significatives, surtout s'ils sont correctement sécurisés avec une rondelle et un goupille ou des rondelles d'arrêt ou des circlips, les goujons à clapet et à ressort offrent une force comparable avec l'avantage supplémentaire d'un mécanisme de verrouillage qui empêche un desserrage sous l'effet des vibrations ou des charges dynamiques. Cette caractéristique assure une fixation sécurisée même dans des applications exposées à des mouvements importants ou à des charges, et les rend très fiables pour diverses utilisations industrielles.

Il convient de noter que l'utilisation de connexions à vis ne représente qu'une option qui est appliquée lorsque qu'une pince ferme est nécessaire et/ou que la combinaison de joints ne devrait plus (facilement) être retirée sans outils. Cependant, les différents types de joints que propose mbo Osswald sont plus courants et conçus pour une large gamme d'applications où flexibilité et fiabilité sont primordiales.

La durabilité est un autre facteur déterminant. Les goujons traditionnels, en fonction du matériau, peuvent démontrer une grande résistance et une résistance aux facteurs environnementaux. Cependant, les goujons à clapet et à ressort intègrent souvent des matériaux offrant une meilleure résistance à la corrosion, tels que l'acier inoxydable ou des alliages revêtus, prolongeant ainsi leur durée de vie même dans des conditions environnementales difficiles. Cet aspect, ainsi que leur résistance aux vibrations et au desserrage, positionne les goujons à clapet et à ressort comme un choix supérieur pour les applications nécessitant une fiabilité à long terme et un entretien minimal.

5. Montage et installation

Une installation appropriée de goujons à clapet et à ressort est essentielle pour garantir la robustesse, la sécurité et la longévité de la connexion, notamment lorsqu'ils sont utilisés avec des têtes de chape dans diverses applications.

Étapes d'installation :

• Tout d'abord, vérifiez la tête de chape et le goujon pour toute directive du fabricant, y compris la compatibilité matérielle recommandée.
• Alignez les trous du perçage transversal de la tête de chape où le goujon à clapet et à ressort sera inséré. Si vous travaillez avec des conceptions sur mesure ou des applications industrielles spécifiques, référez-vous à d'éventuels schémas pour garantir un alignement correct.
• Insérez le goujon à clapet et à ressort à travers les trous alignés du perçage transversal. Le mécanisme à ressort doit idéalement pointer dans une direction qui garantit un accès facile pour des ajustements ou des entretiens futurs.
• Assurez-vous que le goujon est complètement déployé et que le mécanisme à ressort s'est enclenché sur l'arbre de la tête de chape. Cela peut nécessiter une légère pression ou un ajustement du goujon pour le verrouiller en place.
• Une fois que le goujon est solidement fixé, effectuez tous les ajustements finaux nécessaires. Cela pourrait inclure le serrage de la tête de chape au couple recommandé.

Vérifications finales : Après l'installation, il est important de vérifier le montage à nouveau. Assurez-vous que le goujon est correctement inséré et qu'il n'y a pas de mouvement inacceptable au point de connexion. Testez l'installation dans des conditions sûres et contrôlées pour vérifier la capacité de charge et la sécurité de la fixation. Des contrôles de maintenance réguliers sont recommandés pour identifier toute usure ou corrosion qui pourrait affecter l'intégrité de la fixation au fil du temps.

6. Entretien et maintenance

L'entretien des goujons à clapet et à ressort est crucial pour garantir leur fiabilité et leur performance dans le temps. Étant donné leur nature mécanique et les environnements où ils sont utilisés, une approche de maintenance adaptée peut considérablement prolonger leur durée de vie.

Inspection régulière :
Vérification de l'usure et des dommages : Examinez régulièrement le goujon à clapet et à ressort à la recherche de signes d'usure, de dommages ou de corrosion. Portez une attention particulière à l'état du ressort et du goujon.
Vérification de la fonctionnalité : Assurez-vous que le goujon à clapet et à ressort fonctionne correctement. Le goujon doit pouvoir se rétracter et s'enclencher facilement. Toute hésitation ou difficulté de fonctionnement peut indiquer un problème.

Nettoyage :
Élimination de la saleté et des dépôts : Nettoyez régulièrement le goujon à clapet et à ressort avec un chiffon propre. Si les salissures sont importantes, vous pouvez utiliser un détergent doux et de l'eau. Assurez-vous que le goujon est complètement sec avant de le réutiliser.
Prévention de la corrosion : Dans des environnements à forte humidité ou contenant des produits chimiques agressifs, le goujon à clapet et à ressort peut corroder. Utilisez si nécessaire des agents de protection contre la corrosion pour protéger le goujon.

Lubrification :
Application de lubrifiant : Appliquez une fine couche de lubrifiant approprié (par ex. spray silicone, spray téflon ou huile légère de machine) à intervalles réguliers pour maintenir la mobilité du goujon et minimiser les frottements.
Choix du bon lubrifiant : Utilisez un lubrifiant adapté au domaine d'application spécifique du goujon à clapet et à ressort. Évitez les lubrifiants qui peuvent attirer la poussière et la saleté.

Remplacement des pièces :
Remplacement des pièces endommagées : Si lors de l'inspection, vous constatez que des pièces du goujon à clapet et à ressort sont endommagées ou usées, remplacez-les dès que possible. Cela inclut le goujon, le ressort et éventuellement d'autres éléments de sécurité.

Stockage :
Stockage approprié : Lorsque le goujon à clapet et à ressort n'est pas utilisé pendant une longue période, conservez-le dans un endroit sec et propre. Évitez les endroits à températures extrêmes ou à forte humidité pour éviter la corrosion et les dommages.

En appliquant ces stratégies d'entretien et de maintenance, la longévité et la performance des goujons à clapet et à ressort peuvent être considérablement améliorées, offrant des solutions de fixation fiables pour un large éventail d'applications.
