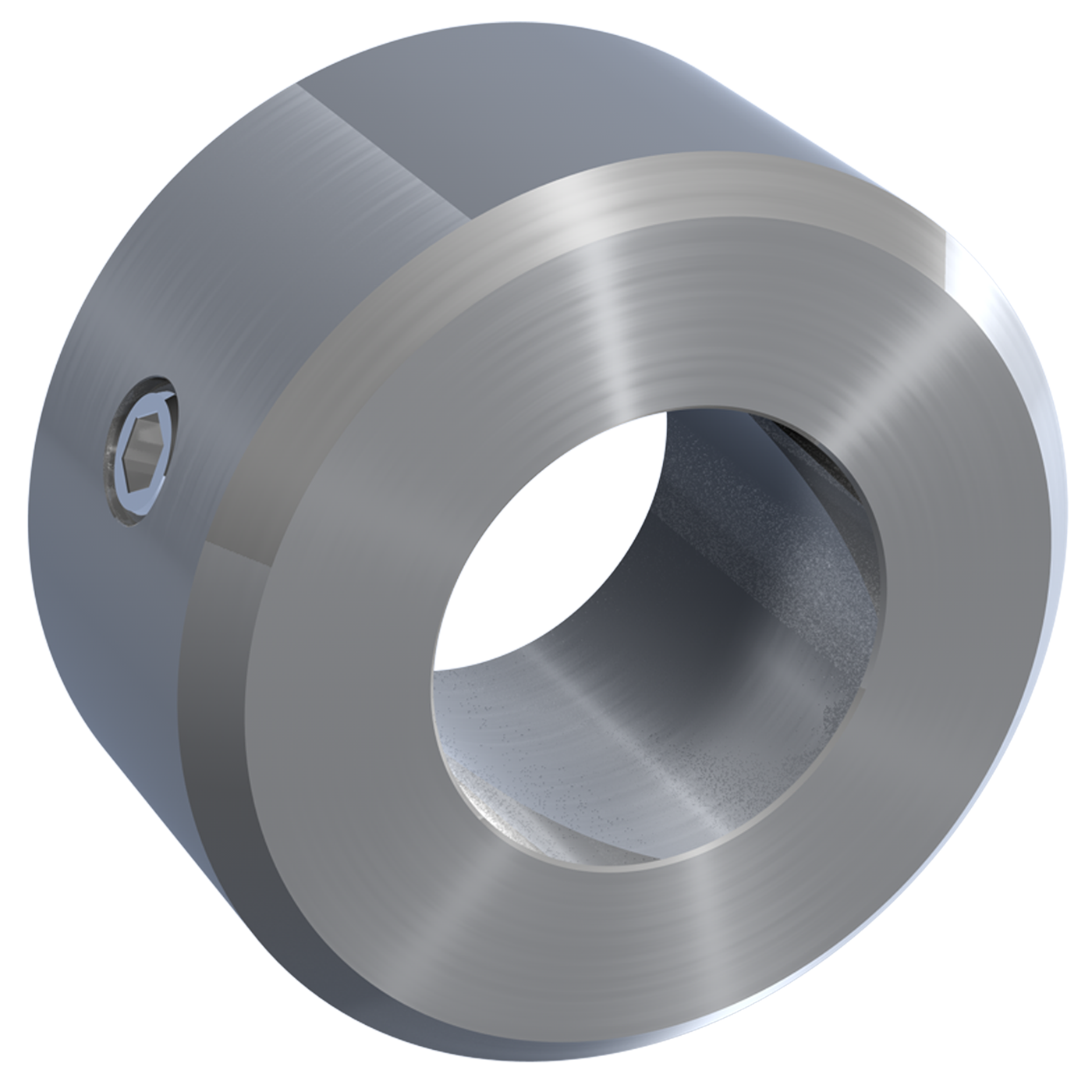

Bague d'arrêt DIN 705 forme C 35 Acier inoxydable
Veuillez indiquer d’abord si vous êtes un client privé ou commercial !
Nous avons malheureusement dû adapter le prix de cet article en raison de l'augmentation des coûts d'approvisionnement. Nous nous ferons un plaisir de trouver avec vous une solution pour atténuer cette augmentation. Pour cela, il vous suffit de contacter votre interlocuteur :
La demande excède la quantité maximale autorisée dans la boutique/shop. Cependant, nous répondrons volontiers à votre demande !
Malheureusement, la quantité minimale de commande en raison du revêtement est de [[minsurface]] pièces. Il est également possible de recevoir la marchandise sans revêtement (acier clair, légèrement huilé) ou en acier inoxydable (1.4305, 1.4301 ou 1.4404) à partir d'une pièce :
Le produit a bien été ajouté à votre panier
[[ title ]]
Prix unitaire
[[ formatedPrice ]]Sur demande
à partir de [[ price.from ]] unités seulement [[ price.price ]]
En option
Délai de livraison
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Sur demande
encore [[ stock ]] unités en stock
Donnez la priorité à ce composant (max. 400 pièces) dans notre fabrication. Réduisez le délai de livraison de 1 à 2 jours ouvrables. Nous testons actuellement ce service en exclusivité pour le pays de livraison Allemagne.
Accessoires pour [[ title ]]
Prix unitaire [[ formatTaxPrice(aprice[article.number]) ]]Sur demande
|
Sélectioner pour la demande de données
Sur demande
[[ computedDelivery(adeliveryData[article.number]?.deliveryTimeDays) ]]
Panier
Prix total
[[ formatedSumprice ]]Sur demande
dont TVA
plus frais de livraison
1 Les valeurs de tolérance indiquées ne sont valables que pour l'exécution "non traité". Veuillez indiquer d'autres tolérances lors de la commande.
2 Il est préfèrable d'utiliser le diamètre nominal de la série 1, surtout pour les constructions nouvelles.
3 Les diamètres nominaux de la série 2 contiennent des tailles qui sont encore en application actuellement, mais qui ne devront plus être utilisé dans les nouvelles constructions.
* Au contraire des goupilles à entaille ou conique, les vis sans tête (jusqu’à M 10 avec fente selon DIN EN 27434 et à partir de M 12 avec six pans creux selon DIN EN ISO 4027) sont parties intégrantes de la bague d’arrêt (vissé). Pour la forme C la vis sans tête sert d’aide au montage pour la fixation de la bague d’arrêt en perforant l’orifice de la goupille.
** Au lieu de la goupille à entaille selon DIN EN ISO 8744 on peut utiliser des goupilles de serrage selon DIN EN ISO 8752 ou des goupilles de serrage à spirale selon DIN EN ISO 8750.
*** En cas d’utilisation de goupilles coniques selon DIN EN 22339, il est nécessaire, lors du montage, d’élargir l’orifice avec un cône au rapport 1:50.
2 Il est préfèrable d'utiliser le diamètre nominal de la série 1, surtout pour les constructions nouvelles.
3 Les diamètres nominaux de la série 2 contiennent des tailles qui sont encore en application actuellement, mais qui ne devront plus être utilisé dans les nouvelles constructions.
* Au contraire des goupilles à entaille ou conique, les vis sans tête (jusqu’à M 10 avec fente selon DIN EN 27434 et à partir de M 12 avec six pans creux selon DIN EN ISO 4027) sont parties intégrantes de la bague d’arrêt (vissé). Pour la forme C la vis sans tête sert d’aide au montage pour la fixation de la bague d’arrêt en perforant l’orifice de la goupille.
** Au lieu de la goupille à entaille selon DIN EN ISO 8744 on peut utiliser des goupilles de serrage selon DIN EN ISO 8752 ou des goupilles de serrage à spirale selon DIN EN ISO 8750.
*** En cas d’utilisation de goupilles coniques selon DIN EN 22339, il est nécessaire, lors du montage, d’élargir l’orifice avec un cône au rapport 1:50.
No de l'article
10 36 0000 0350C/000
Désignation
Bague d'arrêt DIN 705 forme C
Taille
C 35
Groupe de matériau
Acier inoxydable
Surface
acier clair
d1 Série 1²
-
d1 Série 2³
35
d1 Tolérance¹
H8
b js14
16
d2 h13
56
d3
M8 x 1,25
d4 H11¹
8
Vis sans tête*
M8 x 12
Nombre de vis sans tête
1
Au choix, goupille à entaille DIN EN ISO 8744**
8 x 55
Au choix, goupille conique DIN EN ISO 22339***
8 x 55
Poids (kg) par 100 unités
18,2
Matériau
Acier inoxydable
