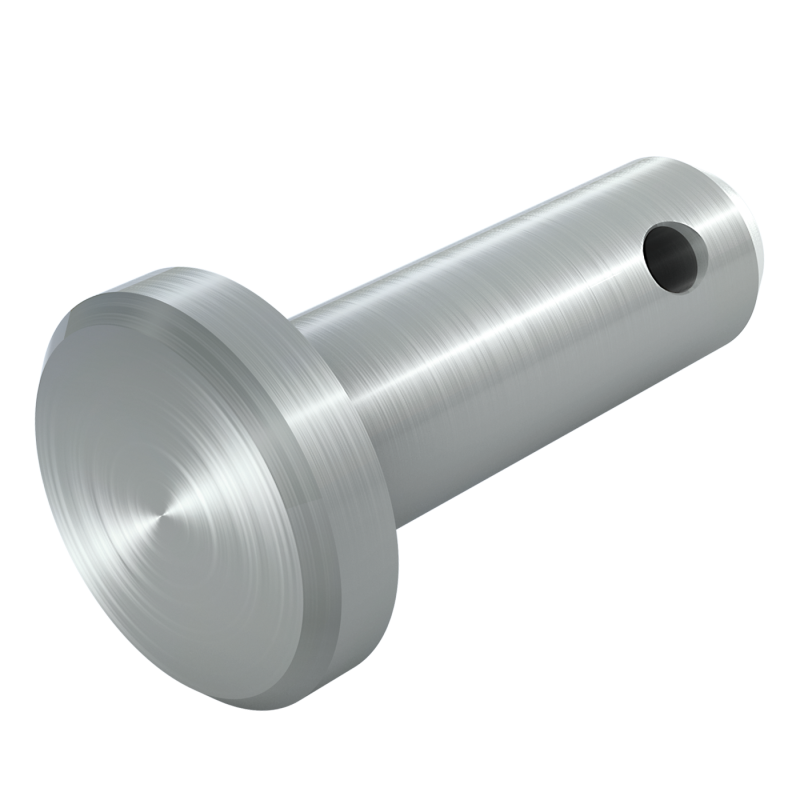

Perni DIN 1434 Forma B
Anche se in linea di principio un perno conforme a DIN 1434 Forma B simile a norma UNI 1710 è un perno standardizzato, le situazioni di montaggio spesso sono individuali e specifiche, ed è raro che un perno assomigli ad un altro. È per questo motivo che di regola i nostri perni vengono realizzati su misura.
Per aiutarvi in futuro ad individuare i perni di cui avete bisogno in modo ancora più veloce e comodo, vi mettiamo a disposizione il configuratore. Oltre al risparmio di tempo, non soltanto potrete beneficiare di prezzi più vantaggiosi rispetto ad una richiesta via e-mail convenzionale, ma i vostri perni avranno anche la priorità nel nostro processo di fabbricazione!
Informazioni specifiche Perni DIN 1434 Forma B

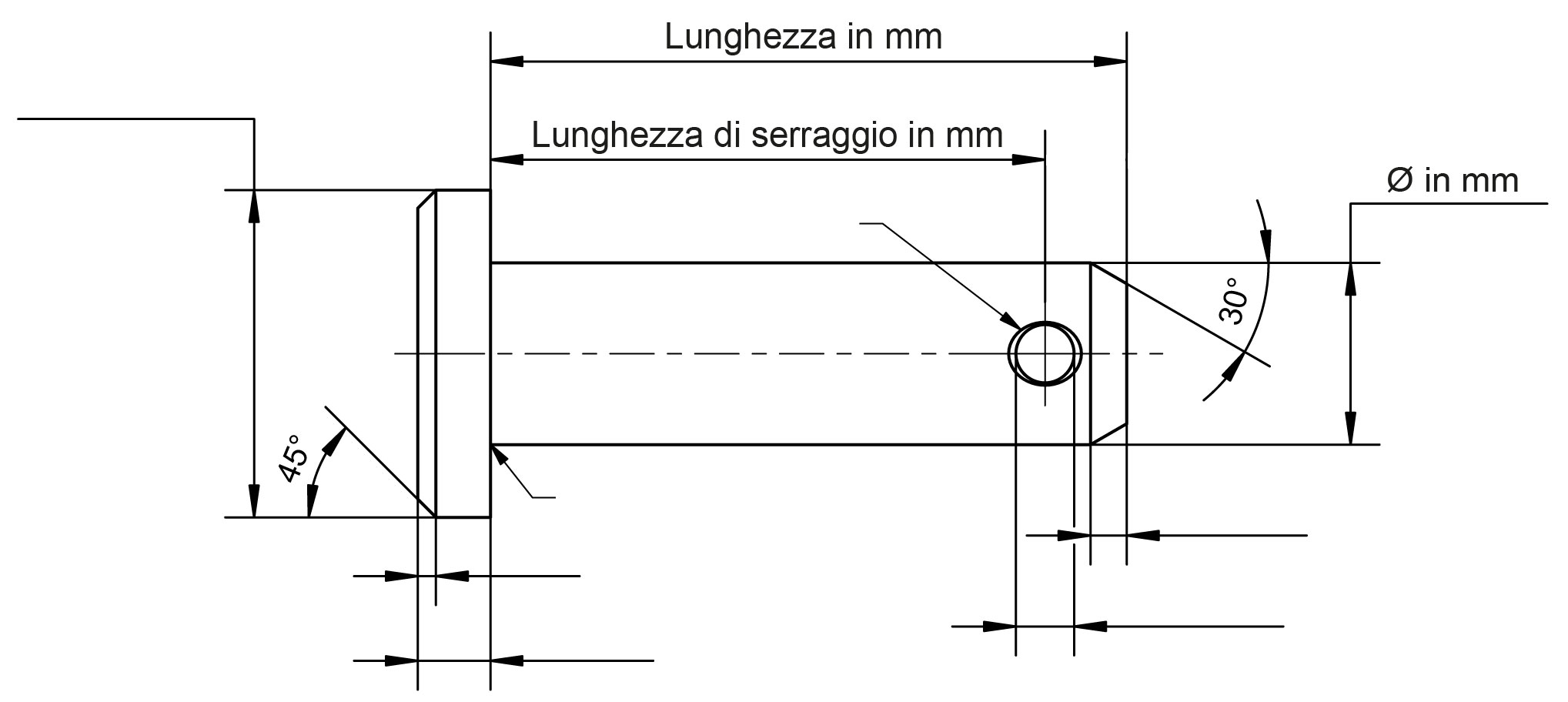

Basta compilare il campo Lunghezza / Lunghezza di serraggio In seguito il configuratore determinerà automaticamente le dimensioni risultanti dalla norma. Naturalmente potete anche compilare questi campi secondo le vostre esigenze specifiche!
 |
| d1 h11 | 4 | 5 | 6 | 8 | 10 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 23 | 25 | 26 | 28 | 30 | 32 | 35 | 40 | 45 | 50 | 55 |
| d2 h14 | 6 | 8 | 9 | 12 | 14 | 17 | 18 | 19 | 21 | 23 | 26 | 28 | 29 | 32 | 32 | 34 | 36 | 40 | 44 | 48 | 52 | 58 | 65 |
| d3 H14 | 1 | 1,2 | 1,6 | 2 | 3,2 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6,3 | 6,3 | 6,3 | 6,3 | 8 | 8 | 8 | 8 | 10 | 10 |
| k js14 |
1 | 1,5 | 1,5 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 8 |
| r | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
| w min. | 1,8 | 2 | 2,5 | 3 | 4 | 5 | 5 | 5 | 5 | 6,5 | 6,5 | 6,5 | 6,5 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 |
| z1 ≈ | 1 | 1 | 1,5 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 |
| z2 ≈ | 0,5 | 0,5 | 0,5 | 1 | 1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 |
| l1 js15 | x = Intervallo di lunghezze reperibili in commercio | ||||||||||||||||||||||
| 6 | x | ||||||||||||||||||||||
| 7 | x | ||||||||||||||||||||||
| 8 | x | ||||||||||||||||||||||
| 9 | x | ||||||||||||||||||||||
| 10 | x | x | x | ||||||||||||||||||||
| 12 | x | x | x | ||||||||||||||||||||
| 14 | x | x | x | x | |||||||||||||||||||
| 16 | x | x | x | x | |||||||||||||||||||
| 18 | x | x | x | x | x | ||||||||||||||||||
| 20 | x | x | x | x | x | ||||||||||||||||||
| 22 | x | x | x | x | x | x | x | x | x | ||||||||||||||
| 25 | x | x | x | x | x | x | x | x | x | ||||||||||||||
| 28 | x | x | x | x | x | x | x | x | x | ||||||||||||||
| 30 | x | x | x | x | x | x | x | x | x | ||||||||||||||
| 35 | x | x | x | x | x | x | x | x | x | x | x | x | |||||||||||
| 40 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||||
| 45 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||||||
| 50 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||
| 55 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||||
| 60 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||
| 65 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||
| 70 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||
| 75 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||
| 80 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||
| 85 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||
| 90 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||
| 95 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||
| 100 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||
| 105 | x | x | x | x | x | x | x | x | x | x | x | ||||||||||||
| 110 | x | x | x | x | x | x | x | x | x | x | x | ||||||||||||
| 115 | x | x | x | x | x | x | x | x | x | x | x | ||||||||||||
| 120 | x | x | x | x | x | x | x | x | x | x | x | ||||||||||||
| 125 | x | x | x | x | x | x | x | x | |||||||||||||||
| 130 | x | x | x | x | x | x | x | x | |||||||||||||||
| 135 | x | x | x | x | x | x | x | x | |||||||||||||||
| 140 | x | x | x | x | x | x | x | x | |||||||||||||||
| 145 | x | x | x | x | x | x | |||||||||||||||||
| 150 | x | x | x | x | x | x | |||||||||||||||||
| 160 | x | x | x | x | |||||||||||||||||||
| 170 | x | x | x | x | |||||||||||||||||||
| 180 | x | x | x | x | |||||||||||||||||||
| 190 | x | x | |||||||||||||||||||||
| 200 | x | x | |||||||||||||||||||||
| 210 | x | x | |||||||||||||||||||||
| 220 | x | x | |||||||||||||||||||||
Si prega di notare che questo prodotto viene sempre realizzato individualmente per voi e per questo motivo non possiamo concedere il diritto di recesso ! Tale prodotto è fabbricato esattamente secondo il disegno consegnato, che riceverete nuovamente via e-mail in caso di ordine.
