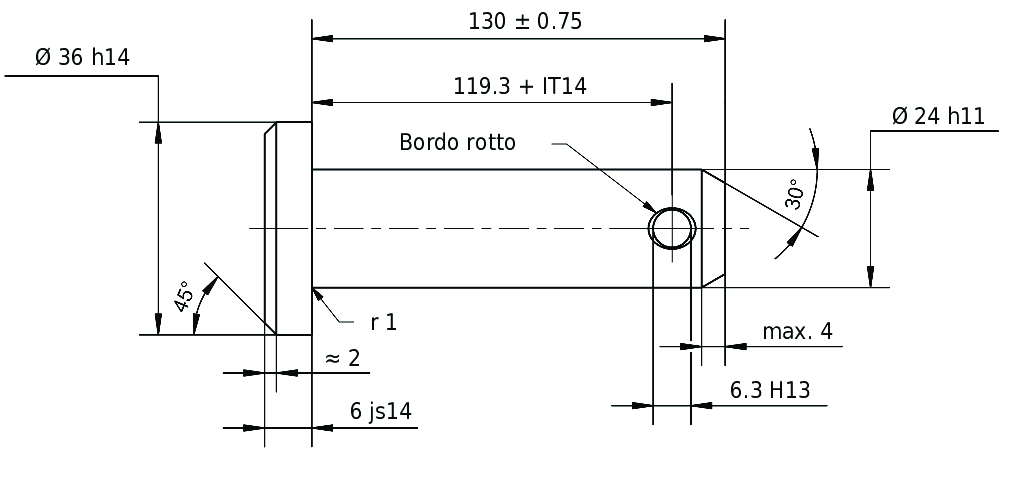

Perni con testa DIN EN 22341 / ISO 2341 Forma B
Anche se in linea di principio un perno conforme a DIN EN 22341 / ISO 2341 Forma B è un perno standardizzato, le situazioni di montaggio spesso sono individuali e specifiche, ed è raro che un perno assomigli ad un altro. È per questo motivo che di regola i nostri perni vengono realizzati su misura.
Per aiutarvi in futuro ad individuare i perni di cui avete bisogno in modo ancora più veloce e comodo, vi mettiamo a disposizione il configuratore. Oltre al risparmio di tempo, non soltanto potrete beneficiare di prezzi più vantaggiosi rispetto ad una richiesta via e-mail convenzionale, ma i vostri perni avranno anche la priorità nel nostro processo di fabbricazione!
Informazioni specifiche Perni DIN EN 22341 / ISO 2341 Forma B
Basta compilare il campo Lunghezza / Lunghezza di serraggio In seguito il configuratore determinerà automaticamente le dimensioni risultanti dalla norma. Naturalmente potete anche compilare questi campi secondo le vostre esigenze specifiche!
d h11 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 40 | 45 | ||
dk h14 | 6 | 8 | 10 | 14 | 18 | 20 | 22 | 25 | 28 | 30 | 33 | 36 | 40 | 44 | 47 | 50 | 55 | 60 | ||
dl H13 | 1 | 1,2 | 1,6 | 2 | 3,2 | 3,2 | 4 | 4 | 5 | 5 | 5 | 6,3 | 6,3 | 8 | 8 | 8 | 8 | 10 | ||
c max. | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
e ≈ | 0,5 | 1 | 1 | 1 | 1 | 1,6 | 1,6 | 1,6 | 1,6 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
k js14 | 1 | 1,6 | 2 | 3 | 4 | 4 | 4 | 4,5 | 5 | 5 | 5,5 | 6 | 6 | 8 | 8 | 8 | 8 | 9 | ||
le min. | 2,2 | 2,9 | 3,2 | 3,5 | 4,5 | 5,5 | 6 | 6 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 10 | 10 | 12 | ||
r | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
l | x = Intervallo di lunghezze reperibili in commercio | |||||||||||||||||||
min. | max. | |||||||||||||||||||
8 | 7,75 | 8,25 | x | |||||||||||||||||
10 | 9,75 | 10,25 | x | x | ||||||||||||||||
12 | 11,5 | 112,5 | x | x | x | |||||||||||||||
14 | 13,5 | 14,5 | x | x | x | |||||||||||||||
16 | 15,5 | 16,5 | x | x | x | x | ||||||||||||||
18 | 17,5 | 18,5 | x | x | x | x | ||||||||||||||
20 | 19,5 | 20,5 | x | x | x | x | x | |||||||||||||
22 | 21,5 | 22,5 | x | x | x | x | x | |||||||||||||
24 | 23,5 | 24,5 | x | x | x | x | x | x | ||||||||||||
26 | 25,5 | 26,5 | x | x | x | x | x | x | ||||||||||||
28 | 27,5 | 28,5 | x | x | x | x | x | x | x | |||||||||||
30 | 29,5 | 30,5 | x | x | x | x | x | x | x | |||||||||||
32 | 31,5 | 32,5 | x | x | x | x | x | x | x | x | ||||||||||
35 | 34,5 | 35,5 | x | x | x | x | x | x | x | x | x | |||||||||
40 | 39,5 | 40,5 | x | x | x | x | x | x | x | x | x | x | ||||||||
45 | 44,5 | 45,5 | x | x | x | x | x | x | x | x | x | x | ||||||||
50 | 49,5 | 50,5 | x | x | x | x | x | x | x | x | x | x | x | |||||||
55 | 54,25 | 55,75 | x | x | x | x | x | x | x | x | x | x | x | |||||||
60 | 59,25 | 60,75 | x | x | x | x | x | x | x | x | x | x | x | x | ||||||
65 | 64,28 | 65,75 | x | x | x | x | x | x | x | x | x | x | x | x | ||||||
70 | 69,25 | 70,75 | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||
75 | 74,25 | 75,75 | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||
80 | 79,25 | 80,75 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||
85 | 84,25 | 85,75 | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||
90 | 89,25 | 90,75 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||
95 | 94,25 | 95,78 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||
100 | 99,25 | 100,75 | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||
120 | 119,25 | 120,75 | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||
140 | 139,25 | 140,75 | x | x | x | x | x | x | x | x | x | x | x | x | ||||||
160 | 159,25 | 160,75 | x | x | x | x | x | x | x | x | x | x | x | |||||||
180 | 179,25 | 180,75 | x | x | x | x | x | x | x | x | x | x | ||||||||
200 | 199,25 | 200,75 | x | x | x | x | x | x | x | x | x |
Si prega di notare che questo prodotto viene sempre realizzato individualmente per voi e per questo motivo non possiamo concedere il diritto di recesso ! Tale prodotto è fabbricato esattamente secondo il disegno consegnato, che riceverete nuovamente via e-mail in caso di ordine.
