Bolzen DIN EN 22340 / ISO 2340 Form B

1 Bewertung seit 21.06.2021
[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Optional
Lieferzeit
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager


Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
Zubehör für [[ title ]]
Ähnliche Artikel lieferbar
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

Produktinformationen "Bolzen DIN EN 22340 / ISO 2340 Form B"

Splintbolzen DIN EN 22340 / ISO 2340 Form B


Zwar handelt es sich bei einem Bolzen nach DIN EN 22340 / ISO 2340 Form B prinzipiell um einen genormten Bolzen, jedoch sind die Einbausituationen oftmals individuell und spezifisch und selten gleicht ein Bolzen dem anderen. Deshalb werden unsere Bolzen in der Regel maßgeschneidert für Sie gefertigt.

Damit Sie in Zukunft noch schneller und komfortabler zur Ihrem Wunsch-Bolzen gelangen, stellen wir Ihnen diesen Konfigurator zur Verfügung. Zusätzlich zu Ihrem Zeitgewinn profitieren Sie zudem nicht nur von günstigeren Preisen im Gegensatz zur konventionellen Anfrage per Mail, sondern Ihre Bolzen werden sogar priorisiert durch unsere Fertigung geschleust!

Spezifische Informationen Bolzen DIN EN 22340 / ISO 2340 Form B

Es ist bereits ausreichend, nur das Feld Länge / Klemmlänge auszufüllen. Das sich aus der Norm ergebende Maß wird vom Konfigurator in diesem Fall selbst ermittelt. Natürlich können Sie auch beide Felder gemäß Ihren Anforderungen befüllen!

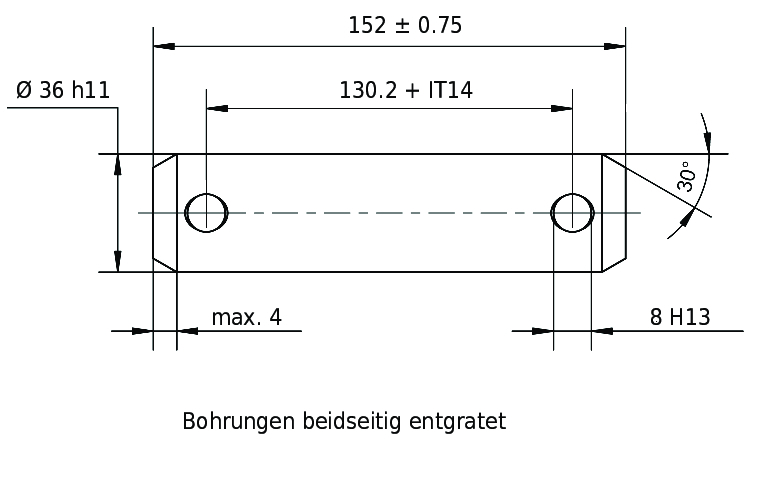

Bolzen DIN EN 22340 / ISO 2340 Form B Maßbild
Bestellbeispiel
Bolzen mit Splintlöcher nach DIN EN 22340 / ISO 2340 Form B, d = 10 mm, l = 30 mm, lh = 20 mm,
Automatenstahl 1.0718 (11SMnPb30+C), galvanisch verzinkt weiß;
Artikel-Nr.: 40 10 0030 0020/013

d h11 5 6 8 10 12 14 16 18 20 22 24 27 30 33 36 40 45 50 55 60
dl H13 1,2 1,6 2 3,2 3,2 4 4 5 5 5 6,3 6,3 8 8 8 8 10 10 10 10
c max. 2 2 2 2 3 3 3 3 4 4 4 4 4 4 4 4 4 4 6 6
le min. 2,9 3,2 3,5 4,5 5,5 6 6 7 8 8 9 9 10 10 10 10 12 12 14 14
l x = Bereich der handelsüblichen Längen
  min. max.
10 9,75 10,25 x
12 11,5 112,5 x x
14 13,5 14,5 x x
16 15,5 16,5 x x x
18 17,5 18,5 x x x
20 19,5 20,5 x x x x
22 21,5 22,5 x x x x
24 23,5 24,5 x x x x x
26 25,5 26,5 x x x x x
28 27,5 28,5 x x x x x x
30 29,5 30,5 x x x x x x
32 31,5 32,5 x x x x x x x
35 34,5 35,5 x x x x x x x x
40 39,5 40,5 x x x x x x x x x
45 44,5 45,5 x x x x x x x x x x
50 49,5 50,5 x x x x x x x x x x x
55 54,25 55,75   x x x x x x x x x x x
60 59,25 60,75   x x x x x x x x x x x x
65 64,28 65,75   x x x x x x x x x x x x
70 69,25 70,75   x x x x x x x x x x x x x
75 74,25 75,75   x x x x x x x x x x x x x
80 79,25 80,75   x x x x x x x x x x x x x x
85 84,25 85,75   x x x x x x x x x x x x x
90 89,25 90,75   x x x x x x x x x x x x x x
95 94,25 95,78   x x x x x x x x x x x x x x
100 99,25 100,75   x x x x x x x x x x x x x x x
120 119,25 120,75   x x x x x x x x x x x x x x x x
140 139,25 140,75   x x x x x x x x x x x x x x x
160 159,25 160,75   x x x x x x x x x x x x x x
180 179,25 180,75   x x x x x x x x x x x x x
200 199,25 200,75                 x x x x x x x x x x x x
