Gabelkopf mit gehärteter Querbohrung ähnlich DIN 71752 G 5x10 M5 Stahl verzinkt weiß
Bitte wählen Sie zuerst, ob Sie Privat- oder Firmenkunde sind!
Leider mussten wir den Preis dieses Artikels auf Grund von beschaffungsseitigen Kostensteigerungen anpassen. Gerne suchen wir aber gemeinsam mit Ihnen eine Lösung, um die Erhöhung abzumildern. Kontaktieren Sie hierzu bitte einfach Ihren Ansprechpartner:
Die aktuell für den Shop freigegebene Menge wurde überschritten. Wir würden uns jedoch über Ihre Anfrage freuen!
Leider liegt eine beschichtungsbedingte Mindestmenge i.H.v. [[minsurface]] Stück vor. Alternativ können Sie Produkte ohne Beschichtung (blank, leicht geölt) oder in Edelstahl (1.4305, 1.4301 oder 1.4404) ab Stückzahl 1 erhalten:
Der Artikel wurde erfolgreich in den Warenkorb gelegt
[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Optional
Lieferzeit
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager
Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
Zubehör für [[ title ]]
Preis pro Stück [[ formatTaxPrice(aprice[article.number]) ]]Auf Anfrage
|
Auswählen für Datenabfrage
Auf Anfrage
[[ computedDelivery(adeliveryData[article.number]?.deliveryTimeDays) ]]
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage
inkl. MwSt.
zzgl. Versandkosten

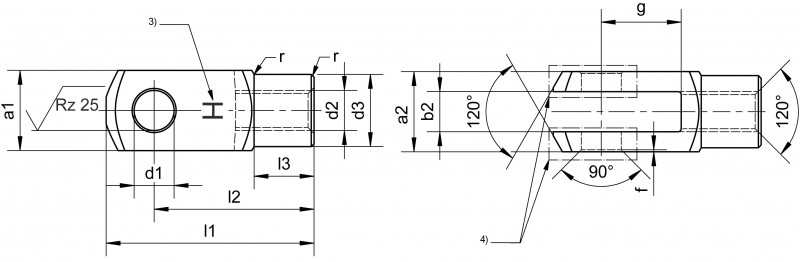

1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig = LH, Feingewinde = FG, Feingewinde linksgängig = FGLH
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178
3 Kennzeichnung "H"
4 gehärteter Bereich
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178
3 Kennzeichnung "H"
4 gehärteter Bereich
Artikelnummer
10 20 0005 0010/013
Bezeichnung
Gabelkopf mit gehärteter Querbohrung ähnlich DIN 71752 / DIN ISO 8140 / CETOP RP102P
Größe
G 5x10 M5
Materialgruppe
Stahl
Oberfläche
galv. verzinkt weiß
Werkstoff
Automatenstahl 1.0715 (11SMn30) / 1.0718 (11SMnPb30), Härte 60±2 HRC, Einhärtetiefe: min. 0,3 mm
d1
5
d1 Toleranz
+0,1
g ±0,5
10
a1² h11
10
a2
10
a2 Toleranz
+0,5 -0,2
b2
5
b2 Grenzabmaß
+0,7 +0,1
d2¹
M5 x 0,8
Gewindeart
Regelgewinde rechts
d3
9
d3 Toleranz
±0,2
f ±0,2
0,5
l1
26
l1 Toleranz
±0,5
l2
20
l2 Grenzabmaß
±0,4
l3
7,5
l3 Toleranz
±0,2
Masse (kg) per Stück
0,009
