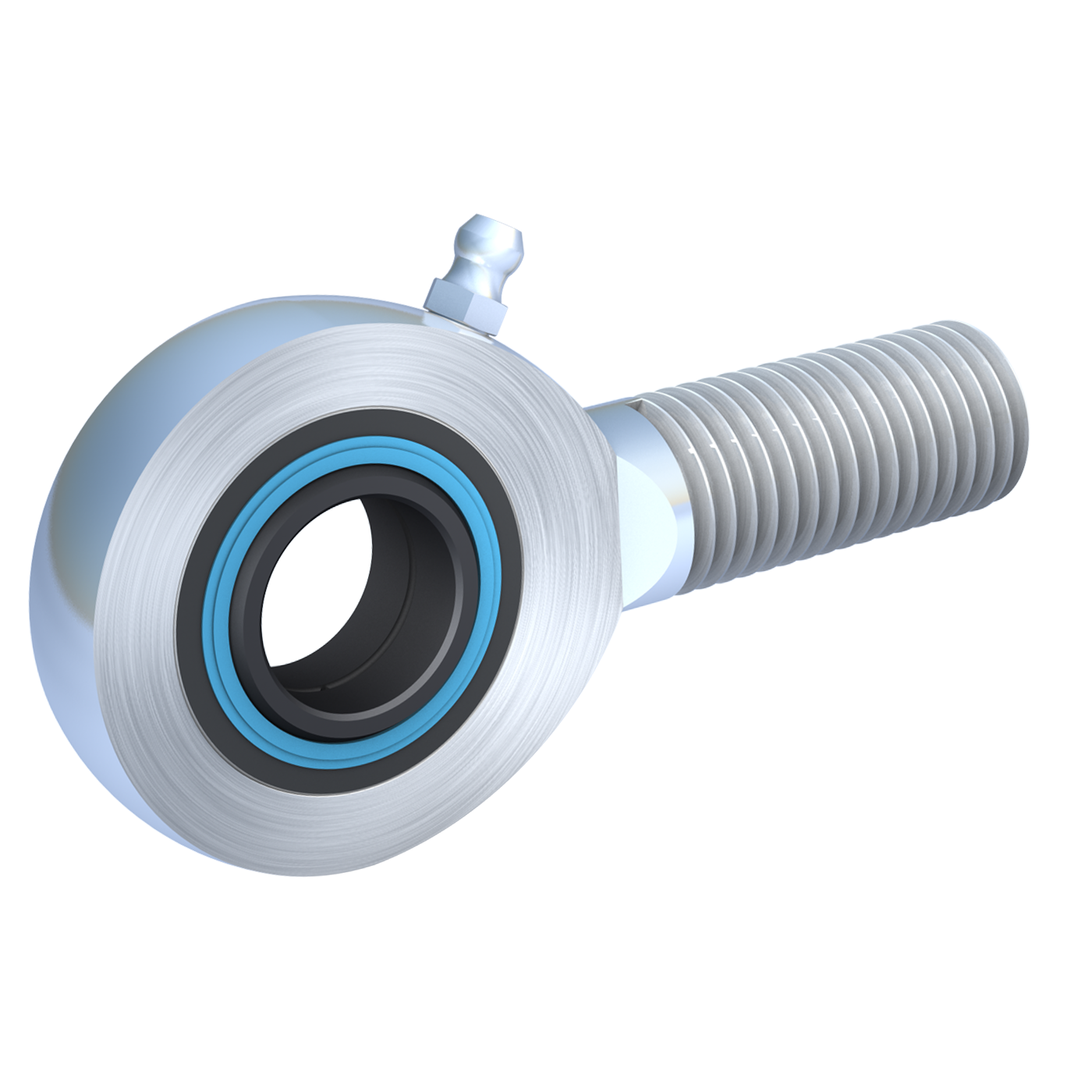

Gelenkkopf DIN ISO 12240-4 Maßreihe E Stahl/Stahl mit Abdichtung Außengewinde 17 M16 verzinkt
nachschmierbar, geeignet für hohe wechselseitige Belastungen
Bitte wählen Sie zuerst, ob Sie Privat- oder Firmenkunde sind!
Leider mussten wir den Preis dieses Artikels auf Grund von beschaffungsseitigen Kostensteigerungen anpassen. Gerne suchen wir aber gemeinsam mit Ihnen eine Lösung, um die Erhöhung abzumildern. Kontaktieren Sie hierzu bitte einfach Ihren Ansprechpartner:
Die aktuell für den Shop freigegebene Menge wurde überschritten. Wir würden uns jedoch über Ihre Anfrage freuen!
Leider liegt eine beschichtungsbedingte Mindestmenge i.H.v. [[minsurface]] Stück vor. Alternativ können Sie Produkte ohne Beschichtung (blank, leicht geölt) oder in Edelstahl (1.4305, 1.4301 oder 1.4404) ab Stückzahl 1 erhalten:
Der Artikel wurde erfolgreich in den Warenkorb gelegt
[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Optional
Lieferzeit
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager
Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
Zubehör für [[ title ]]
Preis pro Stück [[ formatTaxPrice(aprice[article.number]) ]]Auf Anfrage
|
Auswählen für Datenabfrage
Auf Anfrage
[[ computedDelivery(adeliveryData[article.number]?.deliveryTimeDays) ]]
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage
inkl. MwSt.
zzgl. Versandkosten
Artikelnummer
10 83 6481 2017/013
Bezeichnung
Gelenkkopf DIN ISO 12240-4 (DIN 648) Maßreihe E Stahl/Stahl Ausführung mit Abdichtung Außengewinde
Größe
17 M16
Materialgruppe
Stahl
Oberfläche
verzinkt
Werkstoff
Gehäuse: Stahl, geschmiedet, verzinkt
Lager: wartungspflichtiges Stahl/Stahl-Lager (mbo-Norm 90)
ab Größe 15 mit beidseitiger Abdichtung lieferbar (mbo-Norm 83, Bestellnummer: .. 83 6481 ...)
d
17
d Toleranz
0/ - 8μ
A
11
B
14
d1
20,7
d2
46
d3
M16 x 2
Gewindeart
Regelgewinde rechts
h
69
l1
36
l2
92
Statische Tragzahl C0 (kN)
54
Kippwinkel a°
10
Lager-Radialspiel in mm min. - max.
0,020 - 0,065
Masse (g) per Stück
190
Schmierung
ab Größe 20 mit Hydraulik-Schmiernippel DIN 71412; mögliche Betriebstemperaturbreite: -30 °C bis +130 °C; die Erstbefettung muss bei der Inbetriebnahme erfolgen
Gelenkkopf_Gelenklager
Gelenkkopf
Maßreihe
Maßreihe E (schmale Ausführung)
Wartungsart
wartungspflichtig
Gewinde
Außengewinde
Gewindebolzen
Nein
Abdichtung
Ja
passend für Gabelköpfe
Ja
Temperatur
-30 °C - +130 °C
