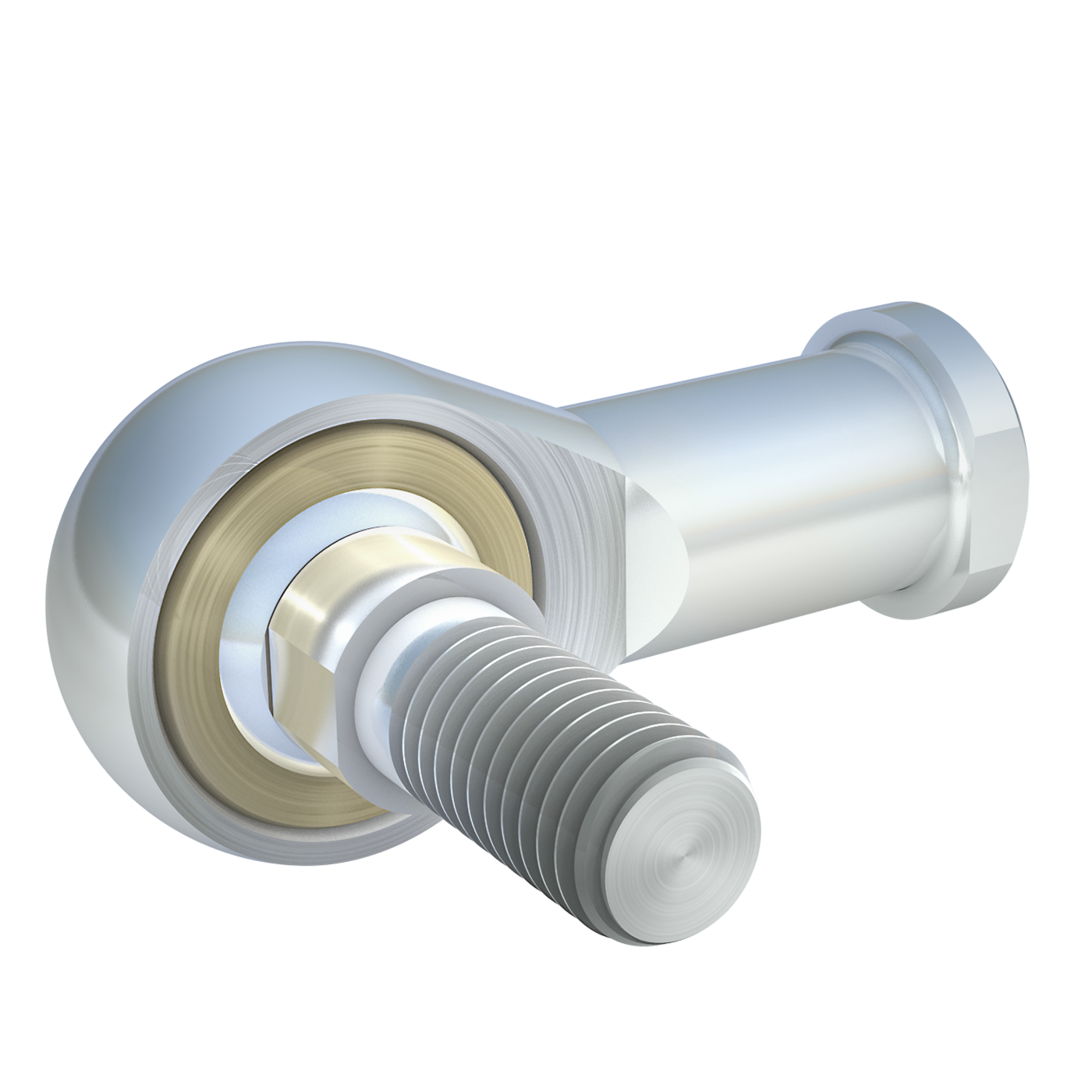

Gelenkkopf DIN ISO 12240-4 K Hochleistungsausführung mit Gewindebolzen Innengewinde 16 M16 Stahl
nachschmierbar, geeignet für höhere Drehzahlen
Bitte wählen Sie zuerst, ob Sie Privat- oder Firmenkunde sind!
Leider mussten wir den Preis dieses Artikels auf Grund von beschaffungsseitigen Kostensteigerungen anpassen. Gerne suchen wir aber gemeinsam mit Ihnen eine Lösung, um die Erhöhung abzumildern. Kontaktieren Sie hierzu bitte einfach Ihren Ansprechpartner:
Die aktuell für den Shop freigegebene Menge wurde überschritten. Wir würden uns jedoch über Ihre Anfrage freuen!
Leider liegt eine beschichtungsbedingte Mindestmenge i.H.v. [[minsurface]] Stück vor. Alternativ können Sie Produkte ohne Beschichtung (blank, leicht geölt) oder in Edelstahl (1.4305, 1.4301 oder 1.4404) ab Stückzahl 1 erhalten:
Der Artikel wurde erfolgreich in den Warenkorb gelegt
[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Optional
Lieferzeit
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager
Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
Zubehör für [[ title ]]
Preis pro Stück [[ formatTaxPrice(aprice[article.number]) ]]Auf Anfrage
|
Auswählen für Datenabfrage
Auf Anfrage
[[ computedDelivery(adeliveryData[article.number]?.deliveryTimeDays) ]]
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage
inkl. MwSt.
zzgl. Versandkosten
* nur für kurzzeitige Umdrehungen geeignet
Artikelnummer
10 51 6482 1016/013
Bezeichnung
Gelenkkopf DIN ISO 12240-4 (DIN 648) Maßreihe K Hochleistungsausführung mit Gewindebolzen Innengewinde
Größe
16 M16
Materialgruppe
Stahl
Oberfläche
verzinkt
Werkstoff
Gehäuse: bis Größe 12 Automatenstahl 1.0718 (11SMnPb30+C), gedreht, verzinkt
ab Größe 14 Vergütungsstahl 1.0402 (C22), geschmiedet, verzinkt
Größe 50 Vergütungsstahl 1.0503 (C45), gedreht, verzinkt
Lagerschale: Sonderbronze CuSn8
Innenring: Wälzlagerstahl 1.3505 (100Cr6), gehärtet, geschliffen, poliert, alternativ: hartverchromt
Gewindebolzen: Automatenstahl 1.0718 (11SMnPb30+C), verzinkt
d
16
d Toleranz
H7
A
15
B
21
d1
19,3
d2
42
d3
M16 x 2
Gewindeart
Regelgewinde rechts
d4
22
d5
27
d6
19
h1
64
l3
28
l4
85
l6
42,5
l7
9,5
l8
24
sw
22
sw1
17
Statische Tragzahl C0 (kN)
32
Zul. Drehzahl U/min.*
660
Kippwinkel a°
15
Lager-Radialspiel in mm min. - max.
0,010 - 0,040
Masse (g) per Stück
320
Schmierung
über Trichterschmiernippel nach DIN 3405; regelmäßige Schmierung erforderlich mit seifenfreiem Hochtemperaturfett mit hohem Tropfpunkt, um auch bei hohen Betriebstemperaturen konsistent und schmierfähig zu sein; mögliche Betriebstemperaturbreite: -50 °C bis +250 °C; die Erstbefettung muss bei der Inbetriebnahme erfolgen
Gelenkkopf_Gelenklager
Gelenkkopf
Maßreihe
Maßreihe K
Wartungsart
wartungspflichtig
Gewinde
Innengewinde
Gewindebolzen
Ja
Abdichtung
Nein
passend für Gabelköpfe
Nein
Temperatur
-50 °C - +250 °C
