Muttern für T-Nuten DIN 508

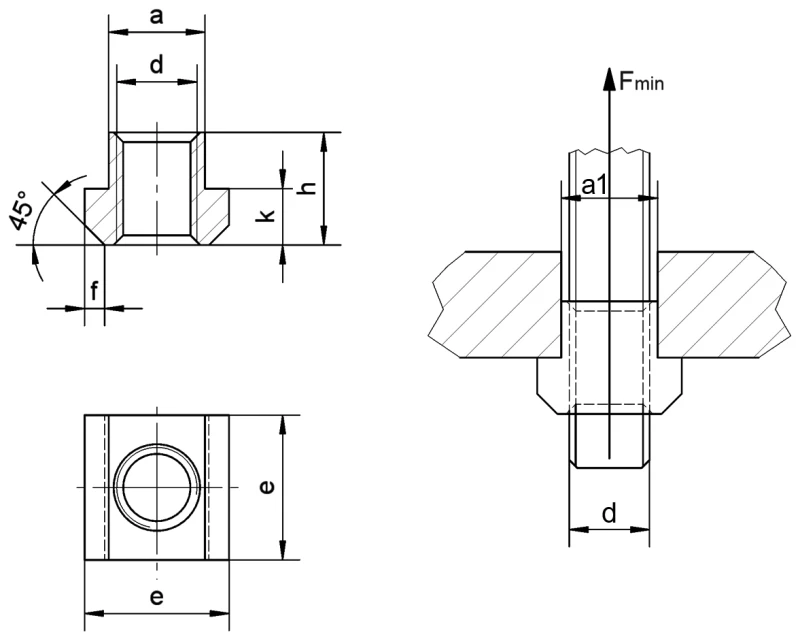

1. Produktbeschreibung

Muttern für T-Nuten DIN 508, auch T-Nutensteine genannt, sind spezialisierte Befestigungselemente, die für die Verwendung in T-Nuten-Konstruktionen nach DIN 650 entwickelt wurden. Aus gehärtetem Stahl gefertigt, bieten sie hohe Festigkeit und Haltbarkeit. Diese Muttern haben ein standardisiertes, quadratisches Design mit einer Gewindebohrung, die in verschiedenen Größen erhältlich ist, um unterschiedliche Schraubendurchmesser aufzunehmen. Die Unterseite der Mutter ist so geformt, dass sie präzise in die T-Nuten von Maschinentischen, Spannplatten, T-Nuten-Schienen oder anderen Vorrichtungen passt. Diese Passform ermöglicht eine starke und stabile Verankerung für Befestigungs- und Spannoperationen. Die Kernfunktion der DIN 508 T-Nutenmuttern liegt in ihrer Fähigkeit, zusammen mit kompatiblen Spannelementen wie z.B. Schrauben oder Bolzen verwendet zu werden, um Werkstücke, Komponenten oder Vorrichtungen sicher und effizient auf Maschinentischen oder Bearbeitungsplatten zu befestigen. Diese Befestigungsmethode sorgt für eine präzise Ausrichtung und hohe Wiederholgenauigkeit bei Produktions- und Montageprozessen, wodurch sie für den Einsatz in präzisen Fertigungsumgebungen ideal ist.

2. Produktdetails

Größe: M4 x 5 – M48 x 54

Materialgruppe: Stahl

Oberfläche: blank, galvanisch verzinkt weiß

Gewindeart: Regelgewinde rechts

3. Anwendungsbereiche & Kompatibilität

Muttern für T-Nuten nach DIN 508 finden in einer breiten Palette industrieller und handwerklicher Bereiche Anwendung, wo Präzision im Mittelpunkt steht.
Diese umfassen unter anderem:

Maschinenbau und Metallverarbeitung: Hier werden sie vorwiegend für die Befestigung von Werkstücken auf Maschinentischen von Fräs-, Bohr- oder Schleifmaschinen verwendet. Die hohe Festigkeit und Präzision ermöglichen ein effizientes und präzises Arbeiten, auch unter hohen Lasten.

Werkzeugbau und Formenbau: In diesen Sektoren sind präzise und reproduzierbare Spannverfahren essentiell. Muttern für T-Nuten DIN 508 bieten die nötige Zuverlässigkeit und Wiederverwendbarkeit, um Werkzeuge und Formen korrekt und sicher zu platzieren.

Montage- und Prüfanlagen: Sie bieten eine flexible und doch stabile Basis für die Montage kleinster Bauteile bis hin zur Prüfung großer Baugruppen, wo wiederholbare Genauigkeit gefordert ist.

Heimwerkstätten: Für Hobbyisten, die gerne mit Metall oder Holz arbeiten, bieten sich T-Nutenmuttern als ideale Lösung zur Befestigung von Werkstücken auf Werkbänken oder selbstgebauten CNC-Maschinen an. Sie ermöglichen eine flexible und stabile Spannung für präzise Fräs-, Bohr- oder Schleifarbeiten.

Modellbau: Im Modellbau, insbesondere beim Bau von größeren Modellen oder beim Arbeiten an Präzisionsteilen, können diese Muttern für Montagezwecke oder als Teil der Konstruktion selbst hilfreich sein. Ihre Stärke und Wiederverwendbarkeit machen sie zu einer guten Wahl für dauerhafte oder wiederholbare Befestigungen.

Die Kompatibilität der DIN 508 T-Nutenmuttern erstreckt sich auf mehrere Dimensionen:

T-Nuten-Größen: Ihre Form und Größe sind für die Verwendung mit standardisierten T-Nuten dimensioniert, was bedeutet, dass sie in alle entsprechenden Nuten leicht eingelegt werden können. Es ist wichtig, die richtige Größe der T-Nutenmutter entsprechend der T-Nut im Werkzeugtisch oder in der Vorrichtung zu wählen, um eine optimale Passform und Leistung zu gewährleisten.

Spannelemente: Die Muttern sind mit einer Vielzahl von Spannelementen wie Schrauben, Stiftschrauben und Gewindebolzen kompatibel. Dies ermöglicht ihre Verwendung in einer breiten Palette von Befestigungs- und Spannanwendungen. Die interne Gewindegröße der Mutter muss mit dem Gewinde des verwendeten Spannelements übereinstimmen.

Materialien: Zwar sind die Muttern selbst vorwiegend aus Stahl gefertigt. Das universelle und flexible Design sowie die Normenkonformität der DIN 508 T-Nutenmuttern ermöglicht ihre breite Anwendung über verschiedene Industriezweige hinweg, was sie zu einem unverzichtbaren Element in der modernen Fertigung und Montage macht.

4. Vorteile und Nutzen

Muttern für T-Nuten nach DIN 508 bieten sowohl in industriellen als auch in privaten Anwendungsbereichen eine Reihe von Vorteilen und Nutzen. Diese umfassen:

Passgenauigkeit: Aufgrund ihrer standardisierten Form und Größe passen sie exakt in die vorgesehenen T-Nuten, wodurch eine hohe Präzision bei der Positionierung von Werkstücken oder Vorrichtungen gewährleistet ist.

Konsistente Qualität: Die DIN 508 garantiert eine gleichbleibende Qualität und Zuverlässigkeit, was bedeutet, dass Nutzer von einer vorhersehbaren Leistung ausgehen können.

Breites Spektrum an Anwendungen: Sie können in vielen verschiedenen Bereichen eingesetzt werden, wie im Maschinenbau, in der Montage, im Werkzeug- und Formenbau sowie für Hobby-Projekte.

Kompatibilität: Ihre standardisierte Größe und das Innengewinde bieten eine breite Kompatibilität mit verschiedenen Spannelementen wie Schrauben oder Bolzen, was ihre Anwendbarkeit in unterschiedlichen Kontexten erhöht.

Haltbarkeit: Gefertigt aus hochfestem Stahl, sind diese Muttern äußerst robust und verschleißfest, was eine lange Lebensdauer auch unter hohen Lasten oder in anspruchsvollen Umgebungen sichert.

Kosteneffizienz: Aufgrund ihrer Langlebigkeit und der Möglichkeit zur mehrfachen Wiederverwendung bieten sie ein ausgezeichnetes Preis-Leistungs-Verhältnis. Die Investition in qualitativ hochwertige T-Nuten kann langfristige Einsparungen durch weniger Ausfälle und Austauschbedarf bedeuten.

Sichere Befestigung: T-Nuten gewährleisten eine feste und sichere Verbindung zwischen Werkstück und Maschinentisch oder Vorrichtung, was das Risiko von Verrutschen oder Unfällen reduziert.

Hohe Belastbarkeit: Sie können hohe Kräfte aufnehmen, was sie ideal für Anwendungen macht, bei denen Sicherheit und Verlässlichkeit unter Last kritisch sind.

Einfache Installation: Ihre spezifische Form ermöglicht eine leichte und schnelle Einführung in die T-Nuten, wodurch der Montage- und Demontageprozess vereinfacht und beschleunigt wird.

Wiederverwendbarkeit: T-Nuten sind problemlos wiederverwendbar, was sie zu einer nachhaltigen und kostensparenden Lösung macht, vor allem in Umgebungen, in denen regelmäßige Konfigurationsänderungen erforderlich sind.

Zusammenfassend bieten Muttern für T-Nuten nach DIN 508 eine effiziente, zuverlässige und langlebige Lösung für eine Vielzahl von Spann- und Befestigungsanforderungen, sowohl in professionellen als auch in Hobby-Anwendungen.

5. Montage und Installation

Schritt 1 – Vorbereitung:
- Oberfläche prüfen: Stellen Sie sicher, dass die T-Nuten sauber, frei von Schmutz, Spänen oder Korrosion sind. Eine saubere Oberfläche verbessert die Passgenauigkeit und Leistung.
- Muttern inspizieren: Überprüfen Sie die Muttern auf Beschädigungen oder Verformungen. Beschädigte Muttern sollten nicht verwendet werden.

Schritt 2 – Positionierung:
- Muttern ausrichten: Positionieren Sie die Muttern so, dass das Gewinde senkrecht zur T-Nut Orientierung hat und die Nut der Mutter nach oben zeigt.
- Einlegen: Kippen Sie die Mutter leicht und schieben Sie sie von der Seite in die T-Nut ein. Sobald die Muttern eingefädelt sind, können Sie sie entlang der T-Nut zu der gewünschten Position verschieben.

Schritt 3 – Befestigung:
Wählen Sie einen passend Gewindebolzen oder eine Schraube, die durch das Innengewinde der Mutter passt. Achten Sie darauf, dass die Länge des Bauteiles angemessen ist, um eine sichere Befestigung zu gewährleisten, ohne jedoch das Werkstück oder die Werkzeugmaschinentafel zu beschädigen.

Installation: Schrauben Sie das gewählte Bauteil in das Innengewinde des T-Nutensteines. Ziehen Sie die Verbindung so an, dass das Werkstück sicher und fest auf dem Maschinentisch oder der Vorrichtung fixiert ist. Verwenden Sie dabei das empfohlene Drehmoment, um Überbeanspruchung oder Beschädigungen zu vermeiden.

Schritt 4 – Überprüfung:
- Sicherheit prüfen: Überprüfen Sie nach dem Anziehen alle Verbindungen auf Festigkeit und Stabilität. Die Mutter sollte fest in der T-Nut sitzen, und es sollte keine Bewegung zwischen Werkstück und Unterlage möglich sein.
- Korrekturen vornehmen: Falls notwendig, justieren Sie die Position der Mutter oder ziehen Sie die Verbindung nach, um eine optimale Ausrichtung und Sicherheit zu gewährleisten.

Tipps für eine erfolgreiche Montage:
- Werkzeuge verwenden: Für eine effizientere Installation können spezielle Schlüssel oder Innensechskantschlüssel verwendet werden, die das Erreichen des empfohlenen Drehmoments erleichtern.

6. Zubehör und Erweiterungen

Für Muttern für T-Nuten nach DIN 508 gibt es verschiedene Erweiterungen und Zubehörteile, die die Anwendbarkeit und Flexibilität dieser Befestigungselemente erweitern. Einige dieser Zubehörteile sind speziell darauf ausgelegt, die Montage zu vereinfachen, die Funktionalität zu erhöhen oder die Anpassungsfähigkeit an spezielle Anforderungen zu verbessern. Hier sind einige Beispiele:

Verlängerungs- und Verbindungselemente:
Gewindebolzen oder -stangen können genutzt werden, um die Reichweite der T-Nutenmuttern zu erweitern oder mehrere Objekte in unterschiedlichen Höhen zu befestigen. Verbindungsmuttern dienen dazu, zwei oder mehr Schrauben oder Gewindestangen miteinander zu verbinden, um die Gesamtlänge zu erhöhen.

Klemmhebel und Spannschrauben:
Klemmhebel- oder Spannschraubensätze bieten eine schnelle und werkzeuglose Möglichkeit, Muttern für T-Nuten anzuziehen oder zu lösen, was besonders in Anwendungen nützlich ist, wo häufige Anpassungen erforderlich sind.

Muttern für T-Nuten nach Zeichnung:
Spezialmuttern für T-Nuten mit spezifischen Eigenschaften wie z.B. Abmessung abseits der Norm, höhere Zugfestigkeit, Korrosionsbeständigkeit oder thermische Beständigkeit sind für anspruchsvolle Anwendungen zu empfehlen. Diese Sondermuttern für T-Nuten werden individuell für den Anwendungsfall ausgelegt und als Sonderteil gefertigt. Bitte nehmen Sie bei Bedarf direkt Kontakt zu uns auf.

Positionierungselemente:
Stiftschrauben und Gewindebolzen dienen als präzise Positionier- oder Anschlagpunkte in Verbindung mit T-Nutenmuttern. Diese Zubehörteile helfen dabei, die Effizienz, Sicherheit und Präzision bei Montage- und Befestigungsaufgaben zu steigern. Die Auswahl des richtigen Zubehörs hängt von den spezifischen Anforderungen der jeweiligen Anwendung ab.
