Stellringe DIN 705 Form A

1. Produktbeschreibung

In der komplexen Montage von mechanischen Konstruktionen treten Stellringe DIN 705 als grundlegende Komponenten hervor, um die Stabilisierung und präzise Positionierung von Bauteilen zu gewährleisten. Diese Ringe umfassen eine Welle fest, fungieren als Verankerungen für angrenzende Komponenten oder als Begrenzer für die axiale Bewegung. Entsprechend der DIN 705, verkörpern diese Ringe standardisierte Präzision in Abmessungen, Material und Fertigungstoleranzen, was Zuverlässigkeit in unzähligen industriellen Anwendungen unterstützt.

Stellringe zählen zu den Verbindungselementen, welche eine zentrale Kategorie innerhalb der Maschinenelemente darstellen. Unter Maschinenelementen versteht man Komponenten oder Konstruktionsprinzipien, die über verschiedene Maschinen und Apparate hinweg identische oder vergleichbare Aufgaben wahrnehmen und deshalb regelmäßig in derselben oder einer ähnlichen Ausführung anzutreffen sind.

Die Rolle von Stellringen ist unerschütterlich – sie bewahren die Positionierung von Komponenten auf einer Welle, um Ausrichtung und axiale Lastanforderungen zu bedienen. DIN 705 bieten einen umfassenden Rahmen, um die strukturelle Integrität, Materialqualität und Ingenieurspräzision von Stellringen zu leiten.

Durch die genauen Vorgaben der DIN 705 Abmessungen wird gewährleistet, dass eine perfekte Passgenauigkeit für Wellen mit verschiedenen Durchmessern besteht, was zu einer Konsistenz und Effizienz im Betriebsablauf führt.

DIN 705 Stellringe sind in die Formen A, B und C kategorisiert, jede maßgeschneidert mit einzigartigen Merkmalen für vielfältige industrielle Anwendungen.

Form A ist die einfachste Variante, welche je nach Abmessung über ein oder zwei Gewindebohrungen verfügt, welche für die Montage mit Gewindestiften DIN EN 27434 (DIN 553) oder DIN EN ISO 4027 (DIN 914) verwendet werden. Diese Gewindestifte sind bereits vormontiert und im Lieferumfang enthalten.

Die Gewindestifte werden auf die Welle geschraubt, um eine sichere Fixierung zu gewährleisten.

Form B besitzt die gleichen Abmessungen wie Form A, verfügt jedoch ausschließlich über eine vollständige Bohrung zur Montage des Stellrings mit Kerbstift DIN EN ISO 8744 (DIN 1471) oder Kegelstift DIN EN 22339 (DIN 1), welche nicht im Lieferumfang enthalten sind. Dieser Typ bietet eine einfache und effektive Lösung für viele Anwendungen, bei denen eine Komponente sicher und exakt auf einer angebohrten Welle positioniert werden muss. Die Form B verhindert somit ein Verdrehen des Stellrings auf der Welle.

Form C bietet eine Kombination der Eigenschaften von Form A und B.

Diese verfügt somit sowohl über ein oder zwei Gewindebohrungen (je nach Abmessung) für die Montage mit Gewindestiften DIN EN 27434 (DIN 553) oder DIN EN ISO 4027 (DIN 914) (vormontiert im Lieferumfang enthalten) und zusätzlich über eine vordefinierte Bohrung zur Verwendung mit Kerbstift DIN EN ISO 8744 (DIN 1471) oder Kegelstift DIN EN 22339 (DIN 1) (nicht im Lieferumfang enthalten).

Diese Konstruktion ermöglicht eine gleichmäßigere Verteilung des Klemmdrucks auf die Welle und bietet gleichzeitig eine exakte Positionierung des Stellrings. Form C wird typischerweise in Anwendungen verwendet, wo eine feinere Kontrolle über die Positionierung und eine sichere Verbindung mit der Welle erforderlich ist. Daher werden Stellringe Form C vorzugsweise in Anwendung eingesetzt, bei den Vibrationen oder Drehmomente auftreten

Die Auswahl an Materialien, die in den ausführlichen Datentabellen „Produkttabellen“ des Produkts im eShop dargestellt wird, umfasst verschiedene Stahlgüten, wobei jede eine robuste Ausdauer gegenüber unterschiedlichen betrieblichen Herausforderungen bietet – sei es Einbauumgebung oder mechanische Beanspruchung. Für korrosive Umgebungen oder Fälle, die nicht-magnetische Attribute erfordern, erweist sich die Materialwahl als entscheidend.

Die Verdienste der Nutzung von DIN-Norm-konformen Stellringe vermehren sich durch ihre standardisierte Zusammensetzung, die die Austauschbarkeit steigert und die Wartung vereinfacht und dadurch die Wahrscheinlichkeit von Maschinenstillständen verringert. Die Stellring-Anwendungen durchziehen verschiedene Industrien und stehen als Zeugnis für die Anpassungsfähigkeit dieser Komponente.

2. Produktdetails (Form A / Form B / Form C)

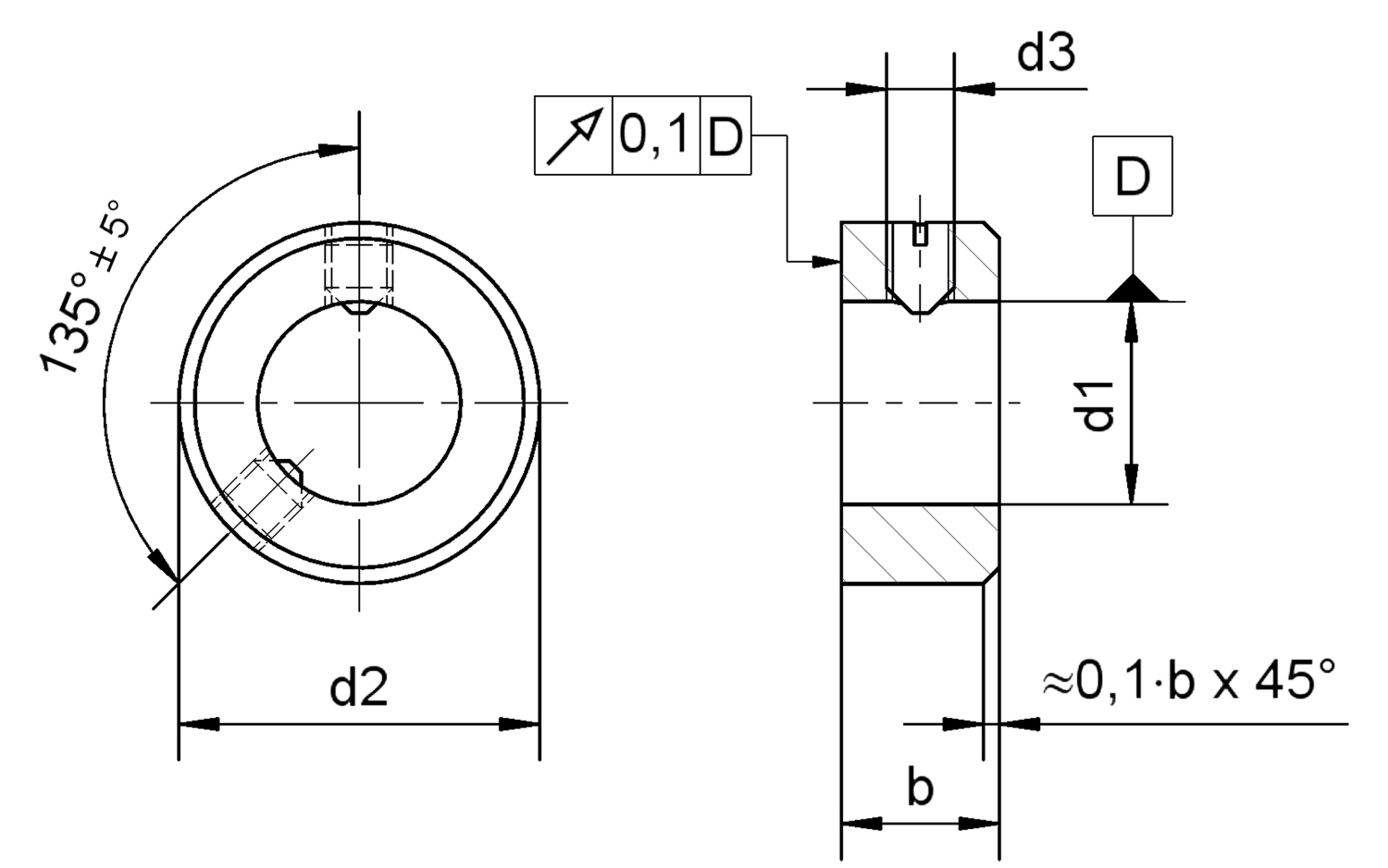

Form A

Größe: 2 – 150
Material: Automatenstahl, Edelstahl
Oberfläche: blank, galvanisch verzinkt weiß
Bohrungstoleranz: H8
Mit Gewindestift (bereits montiert)

• bis Größe 70 mit einem Gewindestift (bis M10 mit Schlitz nach DIN EN 27434 (DIN 553) und ab M12 mit Innensechskant nach DIN EN ISO 4027 (DIN 914)
• ab Größe 75 mit zwei Gewindestiften mit Innensechskant nach DIN EN ISO 4027 (DIN 914)

Außendurchmesser einseitig stark angefast

Form B

Größe: 2 – 200
Material: Automatenstahl, Edelstahl
Oberfläche: blank, galvanisch verzinkt weiß
Bohrungstoleranz: H8
Mit vollständiger Bohrung zur Montage mit Kerbstift DIN EN ISO 8744 (DIN 1471) oder Kegelstift DIN EN 22339 (DIN 1) (nicht im Lieferumfang enthalten)
Außendurchmesser einseitig stark angefast

Form C

Größe: 2 – 150
Material: Automatenstahl, Edelstahl
Oberfläche: blank, galvanisch verzinkt weiß
Bohrungstoleranz: H8
Mit Gewindestift (bereits montiert) und eine Bohrung zur Verwendung mit Kerbstift DIN EN ISO 8744 (DIN 1471) oder Kegelstift DIN EN 22339 (DIN 1) (nicht im Lieferumfang enthalten)

• bis Größe 70 mit einem Gewindestift (bis M10 mit Schlitz nach DIN EN 27434 (DIN 553) und ab M12 mit Innensechskant nach DIN EN ISO 4027 (DIN 914)
• ab Größe 75 mit zwei Gewindestiften mit Innensechskant nach DIN EN ISO 4027 (DIN 914)

Außendurchmesser einseitig stark angefast

3. Anwendungsbereiche & Kompatibilität

Anwendungsbereiche von DIN 705 Stellringen

Der Einsatz von DIN 705 Stellringen erstreckt sich weit über die Grenzen einer einzelnen Branche hinaus und illustriert ihre unverzichtbare Rolle innerhalb der Industrie. Diese Ringe verkörpern ein entscheidendes Element der Anwendungsfunktion und -sicherheit.

In Sektoren wie der Schwerindustrie – ein Bereich, der Bergbau, Fertigung und Bauwesen umfasst – ist der Einsatz von Stahl-Stellringen innerhalb der Maschinerie grundlegend, um Komponentenverlagerungen zu verhindern. Ein Schlüsselfaktor für die Einhaltung von Prozessen.

Präzisionsanwendungen fordern die zuverlässige Genauigkeit von DIN 705 Stellringen. Die mechanischen Bauteile halten das Gleichgewicht von Zahnrädern, Lagern und Kettenrädern mit strenger Präzision aufrecht, verhindern Ausrüstungsfehlfunktionen und steigern die Lebensdauer der Maschinen.

Automatisierungsbereiche tendieren zu verstellbaren Stellringen wegen ihrer Fähigkeit zur schnellen Neujustierung während Änderungen oder Wartungsarbeiten. Das klare Design des DIN 705 Stellringes Form A erleichtert schnelle Anpassungen, ohne die Verankerung der Welle zu beeinträchtigen, eine von Ingenieuren geschätzte Eigenschaft, die auf die Zuverlässigkeit von DIN 705 für konsistente Wellenausrichtung und gleichmäßige Rotation setzen.

Kompatibilität der Wellengröße und Präzision

Der erste Schritt besteht darin, sicherzustellen, dass der Innendurchmesser des Stellrings mit dem speziellen Durchmesser Ihrer Welle übereinstimmt, um eine präzise und sichere Passform zu gewährleisten. Verwenden Sie die Maßangaben für DIN 705 im eShop, um diese Kompatibilität zu überprüfen.

Zuletzt ist die praktische Anwendung ein entscheidender Faktor. Wenn regelmäßige Änderungen oder Demontagen erwartet werden, sind Stellringe, die Einstellbarkeit bieten, von großem Vorteil.

Letztendlich erfordert ein präziser Auswahlprozess das Verständnis der dimensionalen Anforderungen, die Prüfung der Betriebsbelastungen, die Beachtung von Umweltresistenzen und das Bewusstsein für spezifische Anwendungsbestimmungen. Die Einhaltung der Spezifikationen für DIN 705 ist für eine erfolgreiche Wahl entscheidend.

4. Vorteile und Nutzen

Präzise Standards

Einhaltung von Normen: Die DIN 705 legt präzise Anforderungen an die Abmessungen, Toleranzen und Materialqualitäten der Stellringe fest. Dadurch können Anwender sicher sein, dass die Produkte konform und von hoher Qualität sind.

Kompatibilität: Durch die Standardisierung ist eine hohe Kompatibilität mit verschiedenen Wellen, Bauteilen und Systemen gewährleistet.

Qualität und Zuverlässigkeit

Materialqualität: Stellringe nach DIN 705 werden aus hochwertigen Materialien hergestellt, die Langlebigkeit und Widerstandsfähigkeit gegenüber mechanischen Beanspruchungen und Korrosion bieten.

Zuverlässige Befestigung: Sie ermöglichen eine sichere und zuverlässige Fixierung von Bauteilen auf Wellen, wodurch Vibrationen, Verschiebungen und potenzielle Schäden verhindert werden.

Vielseitigkeit

Anwendungsvielfalt: Stellringe können in einer breiten Palette von Anwendungen eingesetzt werden, darunter Maschinenbau, Anlagenbau und viele mehr.

Anpassungsfähigkeit: Die Verfügbarkeit verschiedener Größen und Typen ermöglicht eine flexible Anpassung an spezifische Anforderungen und Einsatzbedingungen.

Wirtschaftlichkeit

Einfache Montage und Demontage: Stellringe lassen sich leicht installieren und bei Bedarf wieder entfernen, was Wartungs- und Austauscharbeiten vereinfacht.

Kostenersparnis: Die Verwendung von Stellringen kann zur Reduzierung von Maschinenausfallzeiten und Reparaturkosten beitragen, da sie eine effektive Lösung zur Positionierung und Sicherung von Bauteilen bieten.

Sicherheit

Erhöhung der Betriebssicherheit: Durch die präzise Fixierung von Komponenten können Unfälle und Ausfälle, die durch ungewollte Bewegungen von Teilen entstehen könnten, minimiert werden.

Schutz kritischer Bauteile: Stellringe tragen dazu bei, die Lebensdauer von Maschinen und Anlagen zu verlängern, indem sie die korrekte Positionierung sicherstellen und Abnutzung minimieren. Insgesamt bieten Stellringe nach DIN 705 eine verlässliche und effiziente Lösung für die Positionierung und Befestigung von Bauteilen, was zu verbesserter Leistung, Sicherheit und Langlebigkeit von Anlagen und Maschinen beiträgt.

5. Montage und Installation

Vorbereitung

• Überprüfen Sie die Welle: Stellen Sie vor der Montage sicher, dass die Welle sauber, frei von Beschädigungen und Graten ist. Eine glatte Oberfläche sichert eine gute Passform und Funktion.
• Wählen Sie den richtigen Stellring aus: Der Stellring muss zum Durchmesser der Welle passen, auf der er montiert wird.

Montageschritte

• Stellring positionieren: Schieben Sie den Stellring an die gewünschte Stelle auf der Welle. Wenn Sie mehrere Stellringe montieren, achten Sie darauf, dass sie in der richtigen Reihenfolge und Ausrichtung platziert werden.
• Orientierung: Achten Sie darauf, dass die Öffnung des Stellrings, sofern vorhanden, in die gewünschte Richtung zeigt. Gewindebohrung, Bohrung oder Loch sollten gut zugänglich sein.
• Festziehen der Gewindestifte, Setzen der Kerbstifte/Kegelstift: Verwenden Sie den passenden Schlitz-Schraubendreher oder Inbusschlüssel, um die Gewindestift des Stellrings festzuziehen. Ziehen Sie den Gewindestift gleichmäßig fest, bis der Ring sicher an der Welle befestigt ist und sich nicht mehr bewegen lässt. Achten Sie darauf, das Drehmoment nicht zu überschreiten, um Beschädigungen an Welle oder Stellring zu vermeiden.
  Stellring Ausführungen mit Bohrung werden mit Kerbstift oder Kegelstift exakt positioniert. Setzen Sie den Kerbstift oder Kegelstift durch einschlagen mit einem Hammer. Achten Sie darauf, dass vorher eine Bohrung an der Welle angebracht ist und das Loch entsprechend dem Nenndurchmesser des Stiftes vorgebohrt ist.
• Kontrolle: überprüfen Sie nach dem Festziehen, ob der Stellring sicher sitzt und die Position des darauf befestigten Bauteils korrekt ist. Stellen Sie sicher, dass es keine Bewegung entlang der Welle oder ungewünschte Lockerheit gibt.
  Wichtig: Bei der Endmontage der Gewinde-, Kerb- oder Kegelstifte ist aus Gründen der Sicherheit durch geeignete Maßnahmen sicherzustellen, dass die Stifte nicht überstehen.
