Winkelgelenke ähnlich DIN 71802 Form CS mit Dichtkappe

1. Produktbeschreibung

Winkelgelenke ähnlich DIN 71802 Form CS mit Dichtkappe dienen als mechanische Führungs- und Eckverbindungselemente zur Kraftübertragung in unterschiedliche Richtungen. Speziell für problematische Umgebungsbedingungen (Staub, Schmiermittel, Schmutz, Spritzwasser, Dämpfen etc.) ist diese Form mit Dichtkappe ausgelegt. Der Zwischenraum zwischen Kugelpfanne und Kugelzapfen ist durch eine Dichtkappe abgedeckt und verschlossen. Der beste Schutz vor Zerstörung durch Umwelteinflüsse. Diese Kappen werden aus robustem Chloropren hergestellt und sind somit in einem breiten Temperaturbereich von -30°C bis +110°C einsetzbar. Kurzfristig können sie sogar Temperaturen bis zu +140°C standhalten, was ihre Vielseitigkeit und Langlebigkeit unterstreicht.

Winkelgelenke sind grundsätzlich in allen Standardausführungen mit Dichtkappe lieferbar und ebenso in Stahl oder Edelstahl erhältlich, sogar die Axialgelenke.

Ein Winkelgelenk ist eine Baugruppe. Die nachfolgende Auflistung beschreibt die Einzelteile der Ausführung Form CS mit Dichtkappe, ähnlich DIN 71802:

1. Kugelpfanne DIN 71805
   Die Kugelpfanne nimmt den Kugelzapfen auf und ermöglicht uneingeschränkte Bewegungen in jede Richtung. Durch ihre präzise Fertigung gewährleistet sie eine reibungsarme Funktion sowie langfristige Stabilität.
2. Kugelzapfen DIN 71803
   Der Kugelzapfen wird in die Kugelpfanne eingesetzt und gewährleistet die notwendige Beweglichkeit des Gelenks. Er verfügt über ein Außengewinde und eine Schlüsselfläche für eine einfache Montage.
3. Sprengring
   Dieser Sicherungsring hält den Kugelzapfen in der Kugelpfanne und verhindert ein ungewolltes Lösen.
4. Sicherungsbügel DIN 71805
   Der Sicherungsbügel ist eine zusätzliche Absicherung und fixiert den Kugelzapfen in der Kugelpfanne um dadurch mehr Sicherheit zu bieten.
5. Dichtkappe
   Die Dichtkappe bietet Schutz vor Staub, Schmutz, Spritzwasser und Dämpfen, sie verlängert die Lebensdauer der Gelenke und reduzieren den Wartungsaufwand.
6. Sechskantmutter DIN 934
   Zur Befestigung und zusätzlichen Sicherung des Kugelzapfens wird eine Sechskantmutter lose mitgeliefert.
7. Schmierfett
   Zur Reduzierung der Reibung zwischen Kugelzapfen und Kugelpfanne und zur Verlängerung der Lebensdauer des Gelenks wird Schmierfett in die Kugelpfanne eingebracht.

2. Produktdetails

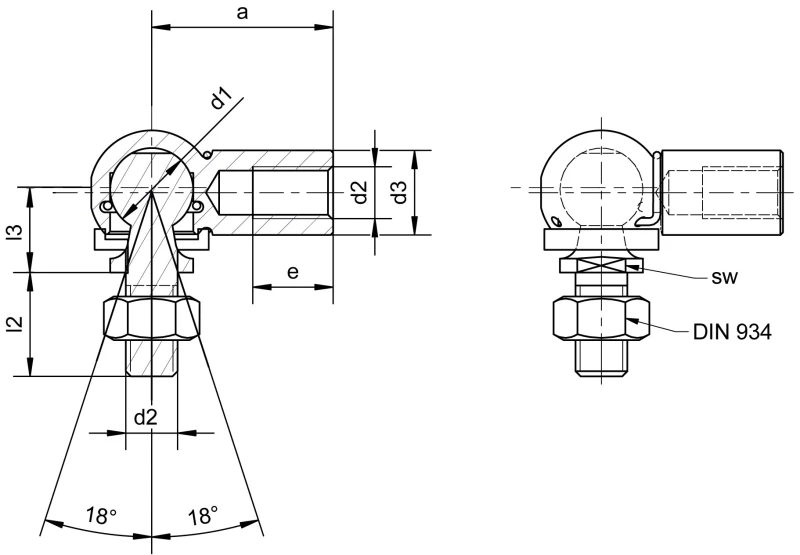

Größe: CS 8 M5 - CS 19 M16

Materialgruppe: Stahl, Edelstahl, Edelstahl A4-Qualität

Oberfläche: blank, galvanisch verzinkt weiß

Gewindeart: Regelgewinde rechts und links, Feingewinde rechts

d1 Kugeldurchmesser: 8 - 19

d2 Gewinde: M5 x 0,8 - M16 x 2

3. Anwendungsbereiche & Kompatibilität

Winkelgelenke mit Dichtkappe werden bevorzugt in Bereichen eingesetzt, in denen die Kraftübertragung als Eckverbindung erfolgt. Ein entscheidender Vorteil liegt darin, dass sie aufgrund ihrer Bauteilgeometrie in alle Richtungen beweglich sind, was zu einer punktuellen Kraftübertragung in der Anwendung führen kann. Zudem dienen Winkelgelenke häufig auch zum Winkel- und Spielausgleich. Der Einsatz von Dichtkappen ist besonders in Umgebungen und Anwendungen sinnvoll, in denen Schutz vor Staub, Schmutz, Spritzwasser und Dämpfen unerlässlich ist.

Typische Anwendungsgebiete sind u.a.:

Maschinenbau: Winkelgelenke mit Dichtkappe finden im allgemeinen Maschinenbau vielfältige Anwendung als flexible und sichere Verbindungen in verschiedenen Maschinen. Ob in Produktionsanlagen, in der Fördertechnik oder in der Robotik – überall dort, wo präzise Bewegungen und flexible Kraftübertragungen erforderlich sind, kommen sie zum Einsatz. Ihre Fähigkeit, Bewegungen in verschiedene Richtungen zu übertragen, macht sie zu einem wesentlichen Bauteil für komplexe Mechanismen und trägt zu hoher Effizienz sowie Langlebigkeit der Maschinen bei. Der Vorteil der Dichtkappe liegt im Schutz der Gelenke in Maschinen und Anlagen, die in staubigen oder verschmutzten Produktionsumgebungen eingesetzt werden.

Land- und Baumaschinen: In Land- und Baumaschinen werden Winkelgelenke mit Dichtkappe als bewegliche Verbindungselemente in verschiedenen Maschinen und Geräten eingesetzt. Sie dienen als Gelenkverbindungen in Traktoren, Mähdreschern und anderen landwirtschaftlichen Maschinen, die unter extrem staubigen und oft schlammigen Bedingungen arbeiten. Zudem werden sie in den Gelenken von Baggern, Radladern und anderen Baumaschinen verwendet, die in schmutzigen, feuchten und abrasiven Umgebungen im Einsatz sind. Besonders durch die Dichtkappe, gewährleisten diese Winkelgelenke eine zuverlässige Kraftübertragung und Beweglichkeit, die erforderlich sind, um diverse Arbeitsvorgänge effizient und sicher auszuführen

Bahnindustrie: In der Bahnindustrie finden Winkelgelenke mit Dichtkappe Verwendung in Verbindungen und Achsschenkeln. Besonders in den komplexen Fahrwerkskonstruktionen von Zügen sind sie unverzichtbar, da sie eine flexible und dennoch stabile Verbindung zwischen den unterschiedlich beweglichen Teilen der Fahrwerksysteme gewährleisten. Dies sorgt für die Stabilität und Sicherheit der Fahrzeuge, selbst unter extremen Belastungen und variierenden Bewegungen. Der Vorteil der Dichtkappe liegt auch hier im Schutz vor schmutzigen, feuchten und abrasiven Umgebungen.

Fitness- und Rehatechnik: Winkelgelenke mit Dichtkappe kommen in beweglichen Komponenten von Fitness-Geräten und Rehatechnik, wie Rollstühle oder Gehhilfen zum Einsatz. Hier gewährleisten sie die nötige Präzision und Flexibilität, um komplexe Bewegungen und Anpassungen zu ermöglichen. Die Dichtkappe erhöht den Schutz vor Verunreinigungen und Korrosion, verlängert die Lebensdauer und reduziert des Wartungsaufwands, wodurch die Hygiene und Zuverlässigkeit von Reha- und Fitness-Geräten verbessert wird.

4. Vorteile und Nutzen

Winkelgelenke mit Dichtkappe sind vor Staub, Verschmutzung, Feuchtigkeit oder anderen abrasiven Umgebungsbedingungen geschützt. Diese Eigenschaft reduziert den Verschleiß und den Wartungsaufwand, verbessert die Betriebssicherheit und erhöht die Lebensdauer. Dadurch tragen diese Winkelgelenke zu einer Senkung der Gesamtkosten bei.

Natürlich treffen alle weiteren allgemeinen Vorteile von Winkelgelenken DIN 71802 Form CS auf die Winkelgelenke mit Dichtkappe zu.

5. Montage und Installation

Montage

Die Montage eines Winkelgelenkes ähnlich DIN 71802 in der Form CS mit Dichtkappe wird in folgenden Schritten durchgeführt:

1. Schmierfett in die Kalotte der Kugelpfanne einbringen
2. Sprengring in die Nut der Kugelpfanne eindrücken, sodass dieser sich darin frei bewegen kann
3. Kugelzapfen mit der Kugel voraus durch die Dichtkappe drücken
4. Kugelzapfen durch den Sprengring hindurch nach unten in die Kugelpfanne drücken, bis er darin einrastet
5. Sicherungsbügel montieren
6. Optional: Sechskantmutter auf das Gewinde des Kugelzapfens aufschrauben (nach DIN 71802 wird die Mutter lose beigelegt)

Einbau / Installation

Winkelgelenke mit Dichtkappe werden typischerweise fest mit den angrenzenden Bauteilen verbunden. Die einfachste Art der Verbindung erfolgt über das Innengewinde der Kugelpfanne oder das Außengewinde des Kugelzapfens mit den passenden Gegenstücken. Dabei sollte lediglich auf eine bestimmte Maßtoleranz des jeweiligen Gegenstücks geachtet werden.

6. Sicherheitshinweise & Normen

Sicherheitshinweise

Belastungsgrenzen beachten: Achten Sie darauf, die vorgegebenen Belastungsgrenzen der Winkelgelenke mit Dichtkappe nicht zu überschreiten, um mechanisches Versagen und mögliche Verletzungen zu vermeiden.

Regelmäßige Inspektion: Führen Sie regelmäßige Wartungen und Inspektionen der Winkelgelenke und Dichtkappen durch, um sicherzustellen, dass sie in einwandfreiem Zustand sind und keine Anzeichen von Verschleiß oder Beschädigungen aufweisen.

Korrekte Installation: Sorgen Sie dafür, dass die Winkelgelenke mit Dichtkappe ordnungsgemäß und sicher montiert sind, da eine fehlerhafte Installation Ausfälle und Sicherheitsrisiken verursachen kann.

Materialverträglichkeit prüfen: Stellen Sie vor der Montage sicher, dass die Dichtkappe aus Chloropren mit den verwendeten Schmiermitteln und Betriebsstoffen kompatibel ist.

Vermeidung von Überbeanspruchung: Vermeiden Sie abrupte oder extreme Bewegungen, da diese die Winkelgelenke mit Dichtkappe überbeanspruchen könnten.

Verwendung geeigneter Befestigungsmittel: Verwenden Sie ausschließlich geeignete und spezifizierte Schrauben und Muttern zur Befestigung der Winkelgelenke mit Dichtkappe, da unsachgemäße Befestigungsmittel die Funktion und Sicherheit beeinträchtigen können.

Normen und Standards für Winkelgelenke ähnlich DIN 71802 mit Dichtkappe

DIN 71802: Diese Norm legt die Anforderungen für Winkelgelenke fest, einschließlich ihrer Maße, mechanischen Eigenschaften und Materialanforderungen.

DIN 71805: Diese Norm definiert die Abmessungen, Materialien und mechanischen Eigenschaften für Kugelpfannen bezüglich ihrer Anforderungen.

DIN 71803: Für Kugelzapfen sind in dieser Norm alle entscheidenden Maße und technischen Details spezifiziert. Kugelzapfen DIN 71803 sind das passende Gegenstück zu Kugelpfannen nach DIN 71805. Zusammenmontiert ergeben sie ein Winkelgelenk nach DIN 71802.

DIN ISO 1629: Diese Norm enthält Bezeichnungen und Definitionen von Elastomeren, einschließlich Chloropren, aus denen die Dichtkappen typischerweise gefertigt sind.

Materialnormen: Die eingesetzten Materialien sollten den relevanten Materialnormen entsprechen, wie beispielsweise die DIN EN 10088 (nicht rostende Stähle), um sicherzustellen, dass sie die erforderlichen mechanischen Eigenschaften sowie Korrosionsbeständigkeit aufweisen.

Die Beachtung der Sicherheitshinweise und Normen ist essenziell für die sichere Funktion und Langlebigkeit von Winkelgelenken ähnlich DIN 71802 Form CS mit Dichtkappe. Regelmäßige Inspektionen, die korrekte Installation, der Einsatz geeigneter Materialien sowie die Schulung der Mitarbeiter sind notwendig, um Unfälle und Ausfälle zu verhindern. Die Einhaltung von DIN-, ISO- und Materialnormen gewährleistet, dass die Winkelgelenke hohe Qualitäts- und Sicherheitsstandards erfüllen.
