Información sobre el producto "Pernos DIN EN 22341 / ISO 2341 forma A"

Pernos con cabeza DIN EN 22341 / ISO 2341 forma A


Si bien es cierto que el perno según la norma DIN EN 22341 / ISO 2341 forma A es, en principio, un perno normalizado, también es cierto que las situaciones de instalación a menudo son individuales y específicas y que rara vez un perno se parece a otro. Es por ello que, por norma general, nuestros pernos son fabricados a medida para usted.

Para que en adelante pueda usted obtener de manera más rápida y cómoda su perno deseado, ponemos a su disposición el configurador. Además de ganar tiempo, no solo se beneficiará usted de unos precios más económicos en comparación con el pedido convencional por correo electrónico, sino que sus pernos incluso tendrán prioridad en nuestros procesos de fabricación.

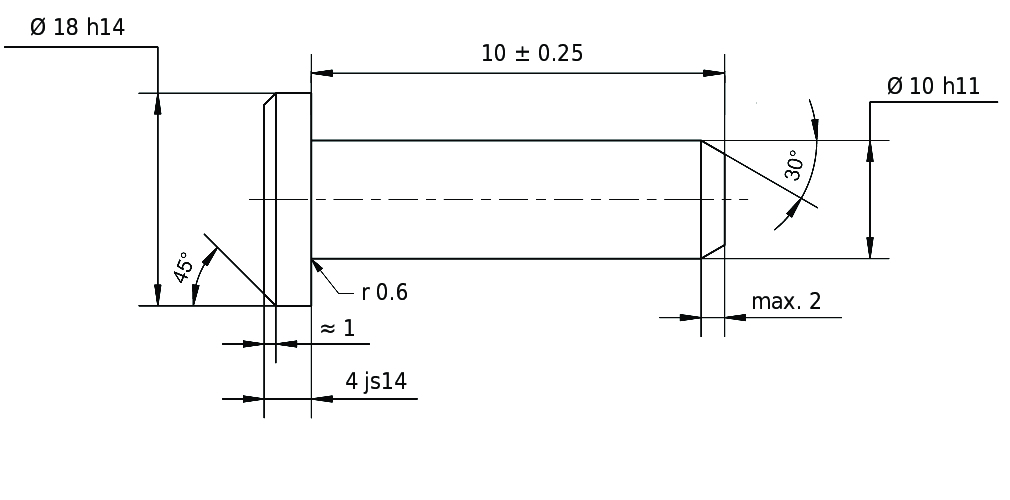

Pernos DIN EN 22341 / ISO 2341 forma A plano de dimensiones
Ejemple de pedido
Perno sin agujero según DIN EN 22341 / ISO 2341 forma A, d = 10 mm, l = 30 mm,
acero de fácil mecanización 1.0718 (11SMnPb30+C), galvanizada blanca;
N° de artículo: 41 10 0000 0030/013

d h11 4 5 6 8 10 12 14 16 18 20 22 24 27 30 33 36 40 45
dk h14 6 8 10 14 18 20 22 25 28 30 33 36 40 44 47 50 55 60
c max. 1 2 2 2 2 3 3 3 3 4 4 4 4 4 4 4 4 4
e ≈ 0,5 1 1 1 1 1,6 1,6 1,6 1,6 2 2 2 2 2 2 2 2 2
k js14 1 1,6 2 3 4 4 4 4,5 5 5 5,5 6 6 8 8 8 8 9
r 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 1 1 1 1 1 1 1 1 1 1
l x = rango de longitudes estándar de uso comercial
  min. max.
8 7,75 8,25 x
10 9,75 10,25 x x
12 11,5 112,5 x x x
14 13,5 14,5 x x x
16 15,5 16,5 x x x x
18 17,5 18,5 x x x x
20 19,5 20,5 x x x x x
22 21,5 22,5 x x x x x
24 23,5 24,5 x x x x x x
26 25,5 26,5 x x x x x x
28 27,5 28,5 x x x x x x x
30 29,5 30,5 x x x x x x x
32 31,5 32,5 x x x x x x x x
35 34,5 35,5 x x x x x x x x x
40 39,5 40,5 x x x x x x x x x x
45 44,5 45,5   x x x x x x x x x x
50 49,5 50,5   x x x x x x x x x x x
55 54,25 55,75   x x x x x x x x x x x
60 59,25 60,75   x x x x x x x x x x x x
65 64,28 65,75   x x x x x x x x x x x x
70 69,25 70,75   x x x x x x x x x x x x x
75 74,25 75,75   x x x x x x x x x x x x x
80 79,25 80,75   x x x x x x x x x x x x x x
85 84,25 85,75   x x x x x x x x x x x x x
90 89,25 90,75   x x x x x x x x x x x x x x
95 94,25 95,78   x x x x x x x x x x x x x x
100 99,25 100,75   x x x x x x x x x x x x x x
120 119,25 120,75   x x x x x x x x x x x x x
140 139,25 140,75   x x x x x x x x x x x x
160 159,25 160,75   x x x x x x x x x x x
180 179,25 180,75   x x x x x x x x x x
200 199,25 200,75                   x x x x x x x x x

Aviso legal para consumidores

Le rogamos que tenga en cuenta que, en el caso de este producto, siempre se trata de uno fabricado para usted siguiendo sus requisitos particulares y, por este motivo, no le podemos conceder el  derecho de revocación ! Dicho producto se elaborará exactamente según el dibujo creado que, si hace el pedido, también volverá a recibir por correo electrónico.
