Pernos DIN 1434 forma A

2 valoraciones desde el 21.06.2021
Información sobre el producto "Pernos DIN 1434 forma A"

Si bien es cierto que el perno según la norma DIN 1434 forma A es, en principio, un perno normalizado, también es cierto que las situaciones de instalación a menudo son individuales y específicas y que rara vez un perno se parece a otro. Es por ello que, por norma general, nuestros pernos son fabricados a medida para usted.

Para que en adelante pueda usted obtener de manera más rápida y cómoda su perno deseado, ponemos a su disposición el configurador. Además de ganar tiempo, no solo se beneficiará usted de unos precios más económicos en comparación con el pedido convencional por correo electrónico, sino que sus pernos incluso tendrán prioridad en nuestros procesos de fabricación.

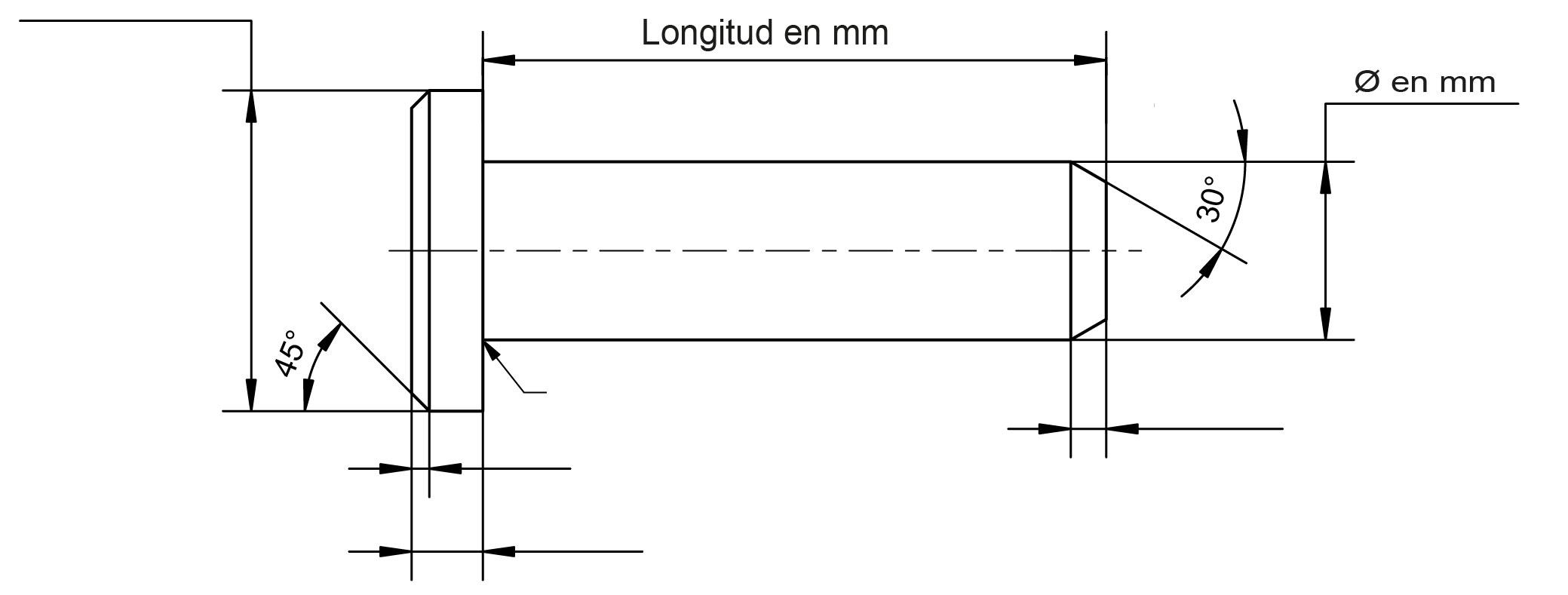

Pernos DIN 1434 forma A plano de dimensiones
Ejemple de pedido
Perno sin agujero según DIN 1434 forma A, d = 10 mm, l = 30 mm,
acero de fácil mecanización 1.0718 (11SMnPb30+C), galvanizada blanca;
N° de artículo: 34 10 0000 0030/013

d1 h11 4 5 6 8 10 12 13 14 16 18 20 22 23 25 26 28 30 32 35 40 45 50 55
d2 h14  6 8 9 12 14 17 18 19 21 23 26 28 29 32 32 34 36 40 44 48 52 58 65
k
js14
1 1,5 1,5 2 2 3 3 3 3 3 4 4 4 5 5 5 5 6 6 6 7 7 8
r 0,3 0,5 0,5 0,5 0,5 0,5 0,5 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2
z1 ≈ 1 1 1,5 2 2 2,5 2,5 2,5 2,5 3 3 3 3 4 4 4 4 5 5 5 5 6 6
z2 ≈ 0,5 0,5 0,5 1 1 1,5 1,5 1,5 1,5 1,5 2 2 2 2 2 2 2 2 2 2 2 2 3
l1 js15  x = rango de longitudes estándar de uso comercial
6 x
7 x
8 x
9 x
10 x x x
12 x x x
14 x x x x
16 x x x x
18 x x x x x
20 x x x x x
22 x x x x x x x x x
25 x x x x x x x x x
28 x x x x x x x x x
30 x x x x x x x x x
35 x x x x x x x x x x x x
40 x x x x x x x x x x x x x x x x
45   x x x x x x x x x x x x x x x
50   x x x x x x x x x x x x x x x x x x
55   x x x x x x x x x x x x x x x x
60   x x x x x x x x x x x x x x x x x x
65   x x x x x x x x x x x x x x x x x x
70   x x x x x x x x x x x x x x x x x x x
75   x x x x x x x x x x x x x x x x x x x
80   x x x x x x x x x x x x x x x x x x x
85   x x x x x x x x x x x x x x x x x x
90   x x x x x x x x x x x x x x x x x x
95   x x x x x x x x x x x x x x x x x x
100   x x x x x x x x x x x x x x x x x x
105   x x x x x x x x x x x
110   x x x x x x x x x x x
115   x x x x x x x x x x x
120   x x x x x x x x x x x
125   x x x x x x x x
130   x x x x x x x x
135   x x x x x x x x
140   x x x x x x x x
145   x x x x x x
150   x x x x x x
160   x x x x
170   x x x x
180   x x x x
190   x x
200   x x
210   x x
220                                           x x

Aviso legal para consumidores

Le rogamos que tenga en cuenta que, en el caso de este producto, siempre se trata de uno fabricado para usted siguiendo sus requisitos particulares y, por este motivo, no le podemos conceder el  derecho de revocación ! Dicho producto se elaborará exactamente según el dibujo creado que, si hace el pedido, también volverá a recibir por correo electrónico.
