Información sobre el producto "Pernos remachados DIN 71803 forma B"

1. Descripción del producto

Pernos remachados según DIN 71803 forma B son elementos de acoplamiento mecánicos de alta precisión, diseñados para conexiones móviles y flexibles en aplicaciones industriales. Consta de un eje cilíndrico con el que el perno puede remacharse con otras piezas de conexión. Al final, el perno remachado se cierra con una cabeza esférica. Esta forma de construcción especial permite una transmisión óptima de fuerza y al mismo tiempo una cierta libertad de movimiento. De este modo, las cargas pueden ser absorbidas y distribuidas de manera eficiente sin comprometer la movilidad del sistema completo.

Pernos remachados DIN 71803 forma B forman, montados con un cojinete esférico DIN 71805, una articulación angular DIN 71802 forma B o forma BS.

2. Detalles del producto

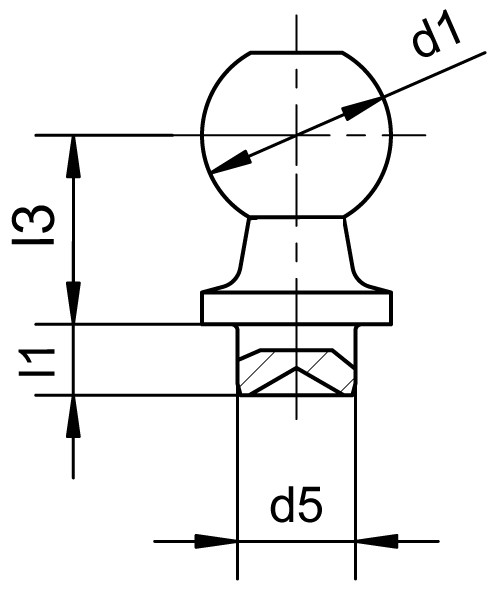

Tamaño: B 6 x 3,5 - B 19 x 18

Grupo de materiales: Acero, acero inoxidable, acero inoxidable calidad A4

Superficie: brillante, galvanizada blanca

d1 Diámetro de bola: 6 - 19

d5 Diámetro de vástago: 4 - 14

l1 Longitud de vástago: 3,5 - 18

3. Áreas de aplicación & Compatibilidad

Ingeniería mecánica: En la ingeniería mecánica, los pernos remachados son componentes esenciales para la conexión y el movimiento de partes de máquinas. Permiten movimientos precisos y pueden soportar cargas sin perder funcionalidad ni fiabilidad. En máquinas herramienta, sistemas de transporte o máquinas de embalaje, por ejemplo, aseguran la correcta guía de las partes móviles, lo cual es crucial para la función y eficiencia de la máquina.

Robótica: En robótica, los pernos remachados se utilizan en brazos robóticos y mecanismos de agarre. Su uso permite movimientos precisos y flexibles, necesarios para la ejecución exacta de los procesos de trabajo. En la automatización industrial, aseguran que se puedan realizar movimientos complejos sin perder estabilidad. Esto es especialmente importante en la industria de fabricación y ensamblaje, donde se requiere alta precisión y repetibilidad.

Construcción de vehículos: En la industria automotriz, los pernos remachados se utilizan en varias áreas, como tapas de maleteros o capotas y otras partes móviles. Su capacidad para garantizar conexiones estables y flexibles contribuye directamente a la seguridad y durabilidad de los vehículos. Esto es crucial para la conducción segura y eficiente, especialmente bajo altas cargas y condiciones de manejo variables.

Tecnología de rehabilitación: En la tecnología de rehabilitación, los pernos remachados juegan un papel importante en dispositivos que requieren movimientos precisos y suaves. Ejemplos de esto son los sistemas de posicionamiento de pacientes y los dispositivos ortopédicos. En los sistemas de posicionamiento de pacientes, permiten una colocación segura y cómoda del paciente, mientras que en los dispositivos ortopédicos proporcionan correcciones de movimiento precisas y apoyo. La alta precisión y fiabilidad de los pernos remachados ayudan a que los dispositivos médicos funcionen de manera segura y efectiva.

Compatibilidad

Los pernos remachados DIN 71803 son componentes estandarizados que garantizan una alta compatibilidad con otros elementos fabricados según las mismas normas. Son compatibles con cojinetes esféricos DIN 71805 y se pueden utilizar en diferentes aplicaciones y sistemas diseñados también según estas normas. Esto facilita el intercambio y la integración en sistemas existentes significativamente y asegura una calidad y fiabilidad consistente de los elementos de conexión. En combinación con un cojinete esférico DIN 71805, los pernos remachados DIN 71803 forman un articulación angular DIN 71802.

4. Ventajas y Beneficios

Movimientos precisos: El diseño de la cabeza esférica de los pernos remachados permite movimientos exactos y flexibles en múltiples grados de libertad. Esto es crucial en aplicaciones que requieren alta precisión y repetibilidad, como en la robótica y la tecnología médica. Gracias a la movilidad precisa, las máquinas y dispositivos pueden realizar tareas complejas de manera eficiente y confiable.

Longevidad: Los pernos remachados están construidos de manera robusta, lo que les confiere una alta capacidad de carga y una larga vida útil. Están hechos de materiales de alta calidad como el acero y el acero inoxidable, conocidos por absorber grandes fuerzas y soportar altas cargas mecánicas. Además, la esfera está endurecida. Estas características son especialmente importantes en aplicaciones donde los componentes están sometidos regularmente a altas cargas y vibraciones, como en la construcción de vehículos y maquinaria. La construcción duradera de los pernos remachados ayuda a extender los intervalos de mantenimiento y reducir los costos operativos, ya que necesitan ser reemplazados con menos frecuencia.

Resistencia a la corrosión: Gracias a materiales como el acero inoxidable y el acero inoxidable calidad A4 o acero con diversos tratamientos de superficie, como la galvanización, los pernos remachados ofrecen una protección efectiva contra la corrosión. Esto permite su uso en entornos agresivos, como en la industria química o en aplicaciones marítimas. La resistencia a la corrosión asegura una larga vida útil y reduce el esfuerzo de mantenimiento, lo que conduce a menores costos operativos.

Variadas opciones de conexión: Los pernos remachados permiten una integración sencilla en sistemas existentes y ofrecen soluciones para diferentes requerimientos técnicos. Las variadas opciones de conexión facilitan el intercambio y la adaptación de los componentes, lo que aumenta la eficiencia y adaptabilidad de los procesos industriales.

5. Montaje e Instalación

El montaje e instalación correctos de los pernos remachados DIN 71803 forma B es crucial para el óptimo funcionamiento y durabilidad de los elementos de acoplamiento. Aquí se explican los pasos individuales e indicaciones importantes:

Preparación
Antes de comenzar con el montaje, todos los componentes involucrados, incluyendo el perno remachado y los cojinetes esféricos, deben ser limpiados a fondo. Cualquier contaminación, como suciedad, polvo o partículas extrañas, debe ser eliminada para asegurar un montaje suave y ajustado. Las superficies de contacto limpias también impiden influencias en la precisión del movimiento y minimizan el riesgo de desgaste y corrosión.

Lubricación
Para reducir la fricción y minimizar el desgaste, una lubricación a fondo es esencial. Para ello, se introduce grasa lubricante en la cúpula del cojinete esférico. Se deben utilizar grasas o aceites de alta calidad que correspondan a las condiciones específicas de aplicación. En aplicaciones de alta carga o en entornos con temperaturas extremas, puede ser necesario el uso de lubricantes especiales que aseguren una lubricación duradera y protección contra la corrosión. La lubricación debe ser revisada regularmente y renovada si es necesario, para asegurar la funcionalidad óptima y durabilidad de la conexión.

Montaje
El perno remachado se introduce cuidadosamente en el cojinete esférico correspondiente. El anillo de sujeción en el cojinete se desliza sobre la esfera del perno esférico y fija el perno en el cojinete. Se debe asegurar que el perno encaje exactamente en el cojinete esférico y que no se necesite aplicar fuerza excesiva. Una inserción correcta asegura un ajuste perfecto y contribuye a la funcionalidad de todo el conjunto. Es importante que el perno permanezca libremente movible y que no se produzcan tensiones o atascos.

Siguiendo estos pasos e indicaciones durante el montaje e instalación de los pernos remachados, se garantiza que los elementos de conexión cumplan su función de manera óptima y logren una larga vida útil. Un montaje cuidadoso y experto ayuda a garantizar la eficiencia y fiabilidad de los sistemas mecánicos en diversas aplicaciones.

6. Advertencias de seguridad y Normas

El manejo, instalación y mantenimiento adecuados de los pernos remachados DIN 71803 forma B requieren especial atención para asegurar un funcionamiento seguro y fiable. Aquí están los principales consejos de seguridad y normas en detalle:

Inspecciones de seguridad: Las inspecciones visuales regulares, así como las pruebas mecánicas y de funcionamiento de los pernos remachados, son esenciales para detectar temprano el desgaste y los daños. Estas inspecciones deben realizarse a intervalos establecidos y antes de cada puesta en marcha. Se debe prestar especial atención a las grietas, deformaciones o desgaste excesivo. Las pruebas mecánicas pueden complementarse con pruebas de carga, donde los pernos remachados se prueban en condiciones reales de uso para garantizar su funcionalidad y resistencia. Estas medidas incrementan la seguridad y ayudan a evitar fallos imprevistos.

Límites de carga: El cumplimiento de los límites de carga permitidos es de importancia crucial para prevenir daños y fallos. Sobrecargar los pernos remachados puede provocar fatiga del material, deformación o rotura, lo que no solo afecta la funcionalidad, sino que también representa un riesgo considerable para la seguridad.

Normas: La fabricación y calidad de los pernos remachados se adhieren estrictamente a la norma DIN 71803. Esta norma asegura que los pernos remachados ofrezcan alta compatibilidad, calidad consistentemente alta y cumplimiento de requisitos técnicos. Cumplir con la norma DIN significa que los productos tienen dimensiones estandarizadas, propiedades del material y valores de carga, facilitando su intercambiabilidad e integración en diversos sistemas. Usar productos fabricados según normas DIN asegura que se obtengan componentes de alta calidad y fiabilidad.

Preguntas frecuentes (FAQ)

Pernos remachados DIN 71803 forma B son elementos precisos de acoplamiento mecánica con un vástago remachable y una cabeza esférica para una óptima transmisión de fuerza y libertad de movimiento en aplicaciones industriales. Los pernos remachados DIN 71803 forma B, cuando se montan con una cojinete esférico según DIN 71805, forman una articulación angular DIN 71802 forma B o forma BS.
Los pernos remachados se fabrican en acero, acero inoxidable y acero inoxidable de calidad A4.
La superficie de los pernos remachados puede ser brillante o galvanizada blanca.
Los pernos remachados encuentran aplicación, por ejemplo, en la construcción de maquinaria, la robótica, la fabricación de vehículos o la tecnología de rehabilitación. En resumen, en cualquier lugar donde se necesiten elementos de acoplamiento mecánicos.
El montaje incluye la limpieza exhaustiva de los componentes, la aplicación de grasa en el cojinete esférico y la inserción cuidadosa del perno remachado en el cojinete esférico.
Se deben utilizar grasas o aceites lubricantes de alta calidad que correspondan a las condiciones específicas de aplicación. Son necesarias revisiones y renovaciones regulares de la lubricación.
Son necesarias inspecciones visuales regulares, así como pruebas mecánicas y funcionales, para detectar de manera temprana el desgaste o los daños y garantizar la seguridad.
El cumplimiento de la DIN 71803 garantiza que los pernos remachados tienen dimensiones, propiedades de material y valores de carga estandarizados, lo que facilita su intercambiabilidad e integración en diferentes sistemas.
Además de los pernos remachados normalizados según DIN 71803, mbo Osswald también ofrece la posibilidad de producir pernos remachados como piezas especiales según las especificaciones del cliente. No dude en contactarnos.
