Info sui prodotti "Configuratore di perni con scanalatura"

Impiego e vantaggio dei perni con scanalatura

Questo tipo di perni presenta una scanalatura circolare nella quale è alloggiato un anello di arresto che serve da fissaggio per il perno. Contrariamente ai perni DIN con foro per copiglia, questo tipo di fissaggio ha il vantaggio di essere riutilizzabile. Grazie al processo di tempra durante la fabbricazione, gli anelli di arresto presentano un precarico e una capacità di carico notevolmente superiori rispetto alla copiglia abituale. Ciò significa che il perno può essere aperto e chiuso più volte come connettore a innesto, mentre la copiglia è solitamente impiegata come connettore monouso. Fondamentalmente è possibile scegliere fra i seguenti elementi di fissaggio:

Per una gestione più semplice durante il montaggio e lo smontaggio, per la maggior parte dei fermi di sicurezza offriamo inoltre gli utensili di montaggio adatti.

Il perno con scanalatura disponibile a magazzino

Prima di procedere alla configurazione dei vostri perni, date un'occhiata ai nostri perni adatti per forcelle standard. Mentre i perni del configuratore sono generalmente fabbricati su specifica del cliente e in piccole e medie quantità, questi sono prodotti come connettori standard in grandi serie. Di conseguenza, in qualità di clienti beneficiate di condizioni particolarmente favorevoli e di una consegna rapida, spesso direttamente da magazzino.

Il configuratore per il vostro perno con scanalatura personalizzato

Poiché le situazioni di montaggio sono diverse, anche i perni impiegati devono essere personalizzati. Il nostro configuratore è progettato per rendere il più semplice possibile il vostro lavoro e risparmiarvi gli inutili malfunzionamenti della classica procedura di offerta e ordine. La procedura da seguire è dunque la seguente:

  1. Forma: Selezionate la forma del perno desiderata in base alla norma ISO 2340 o ISO 2341.
  2. Diametro: Stabilite il diametro dell'albero necessario.
  3. Materiale: Definite il materiale di base. Potete scegliere fra acciaio e acciaio inox in diverse qualità.
  4. Superficie: In base alla scelta effettuata al punto 3, potete indicare una protezione anticorrosione aggiuntiva per il componente.
  5. Tipo di sicurezza: Selezionate l'elemento di fissaggio desiderato. In questo modo il configuratore calcola automaticamente le dimensioni e le distanze minime necessarie.
  6. Lunghezza in mm: Compare solo per i tipi di fissaggio "KL", "DIN 6799" e "DIN 471".
  7. Lunghezza di serraggio in mm: La dimensione funzionale essenziale, in combinazione con il punto 6. Generalmente è sufficiente definire solo la lunghezza di serraggio oppure solo la lunghezza. L'altra dimensione risulta dalle dimensioni indicate per il tipo di fissaggio. Naturalmente è possibile adattare anche entrambe le dimensioni alle proprie esigenze.
  8. L'elemento di fissaggio adatto: Spuntando l'opzione "Elemento di fissaggio" sotto "Accessori", l'elemento di fissaggio adatto viene automaticamente aggiunto al carrello nella quantità necessaria, oltre al perno vero e proprio. Condizione indispensabile è che sia al momento disponibile anche nello Shop.

Naturalmente anche per questo strumento vi offriamo tutta una serie di vantaggi online già ampiamente testati, che la procedura di ordinazione tradizionale non può vantare:

  • Lotto 1
  • Informazioni immediate su disponibilità e tempi di consegna
  • Prezzi vantaggiosi specifici per ciascun prodotto
  • Nessuna maggiorazione per piccole quantità

Facilità di utilizzo, funzionamento intuitivo e l'integrazione di 50 anni di esperienza nel campo delle tecnologie di collegamento sono state le nostre parole d'ordine nello sviluppo del configuratore, insieme alla volontà di semplificarvi la vita.
Trovate che manchi ancora qualche funzionalità? In questo caso saremo lieti di ricevere il vostro Feedback!

Avviso legale per i consumatori

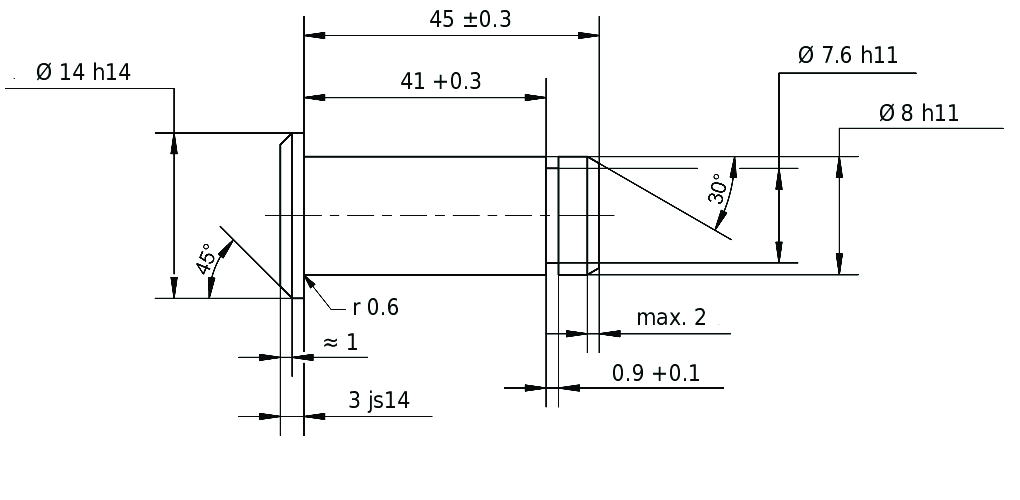

Si prega di notare che questo prodotto viene sempre realizzato individualmente per voi e per questo motivo non possiamo concedere il diritto di recesso ! Tale prodotto è fabbricato esattamente secondo il disegno consegnato, che riceverete nuovamente via e-mail in caso di ordine.
