Info sui prodotti "Perni DIN EN 22341 / ISO 2341 Forma A"

Perni con testa DIN EN 22341 / ISO 2341 Form A


Anche se in linea di principio un perno conforme a DIN EN 22341 / ISO 2341 Forma A è un perno standardizzato, le situazioni di montaggio spesso sono individuali e specifiche, ed è raro che un perno assomigli ad un altro. È per questo motivo che di regola i nostri perni vengono realizzati su misura.

Per aiutarvi in futuro ad individuare i perni di cui avete bisogno in modo ancora più veloce e comodo, vi mettiamo a disposizione il configuratore. Oltre al risparmio di tempo, non soltanto potrete beneficiare di prezzi più vantaggiosi rispetto ad una richiesta via e-mail convenzionale, ma i vostri perni avranno anche la priorità nel nostro processo di fabbricazione!

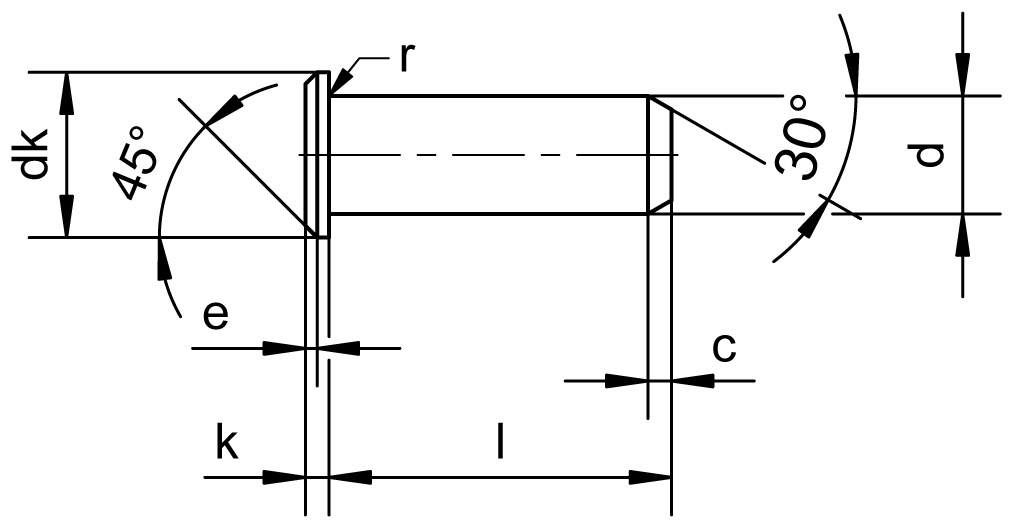

Perni DIN EN 22341 / ISO 2341 Forma A immagine quotata
Esempio di ordinazione
Perno senza foro per coppiglia a norma DIN EN 22341 / ISO 2341 Forma A, d = 10 mm, l = 30 mm,
acciaio automatico 1.0718 (11SMnPb30+C), elettrozincato bianco;
Articolo n.: 41 10 0000 0030/013

d h11 4 5 6 8 10 12 14 16 18 20 22 24 27 30 33 36 40 45
dk h14 6 8 10 14 18 20 22 25 28 30 33 36 40 44 47 50 55 60
c max. 1 2 2 2 2 3 3 3 3 4 4 4 4 4 4 4 4 4
e ≈ 0,5 1 1 1 1 1,6 1,6 1,6 1,6 2 2 2 2 2 2 2 2 2
k js14 1 1,6 2 3 4 4 4 4,5 5 5 5,5 6 6 8 8 8 8 9
r 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 1 1 1 1 1 1 1 1 1 1
l x = Intervallo di lunghezze reperibili in commercio
  min. max.
8 7,75 8,25 x
10 9,75 10,25 x x
12 11,5 112,5 x x x
14 13,5 14,5 x x x
16 15,5 16,5 x x x x
18 17,5 18,5 x x x x
20 19,5 20,5 x x x x x
22 21,5 22,5 x x x x x
24 23,5 24,5 x x x x x x
26 25,5 26,5 x x x x x x
28 27,5 28,5 x x x x x x x
30 29,5 30,5 x x x x x x x
32 31,5 32,5 x x x x x x x x
35 34,5 35,5 x x x x x x x x x
40 39,5 40,5 x x x x x x x x x x
45 44,5 45,5   x x x x x x x x x x
50 49,5 50,5   x x x x x x x x x x x
55 54,25 55,75   x x x x x x x x x x x
60 59,25 60,75   x x x x x x x x x x x x
65 64,28 65,75   x x x x x x x x x x x x
70 69,25 70,75   x x x x x x x x x x x x x
75 74,25 75,75   x x x x x x x x x x x x x
80 79,25 80,75   x x x x x x x x x x x x x x
85 84,25 85,75   x x x x x x x x x x x x x
90 89,25 90,75   x x x x x x x x x x x x x x
95 94,25 95,78   x x x x x x x x x x x x x x
100 99,25 100,75   x x x x x x x x x x x x x x
120 119,25 120,75   x x x x x x x x x x x x x
140 139,25 140,75   x x x x x x x x x x x x
160 159,25 160,75   x x x x x x x x x x x
180 179,25 180,75   x x x x x x x x x x
200 199,25 200,75                   x x x x x x x x x

Avviso legale per i consumatori

Si prega di notare che questo prodotto viene sempre realizzato individualmente per voi e per questo motivo non possiamo concedere il diritto di recesso ! Tale prodotto è fabbricato esattamente secondo il disegno consegnato, che riceverete nuovamente via e-mail in caso di ordine.

Configurazione
reset

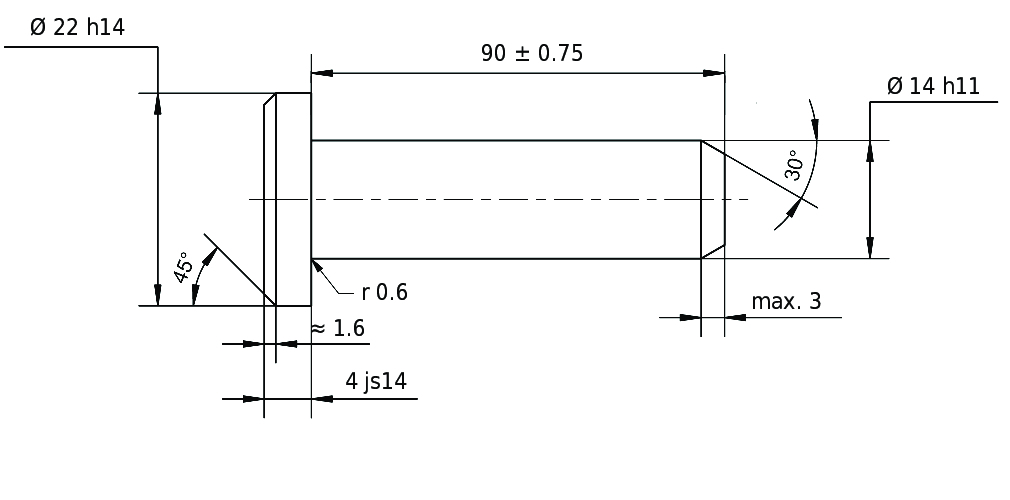

Dettagli del prodottoPDF-Download
