Pernos esféricos DIN 71803 forma C con perno roscado y superficie para llave

1. Descripción del producto

Los pernos esféricos según DIN 71803 forma C son elementos de acoplamiento mecánica diseñados para permitir una conexión flexible y precisa en los cojinetes esféricos. Están compuestos por un vástago cilíndrico con perno roscado y una cabeza esférica. Estos componentes aseguran una transmisión de fuerza confiable y permiten una alta movilidad en los sistemas mecánicos.

Montados con un cojinete esférico según DIN 71805 forman un articulación angular según DIN 71802. Los pernos esféricos están disponibles con pernos roscados y superficie para llave o como perno remachado (forma B).

2. Detalles del producto

Tamaño: C 6 M4 - C 19 M16

Grupo de materiales: Acero, acero inoxidable, acero inoxidable calidad A4

Superficie: brillante, galvanizada blanca

Tipo de rosca: Rosca reglamentaria a la derecha y a la izquierda, rosca fina a la derecha

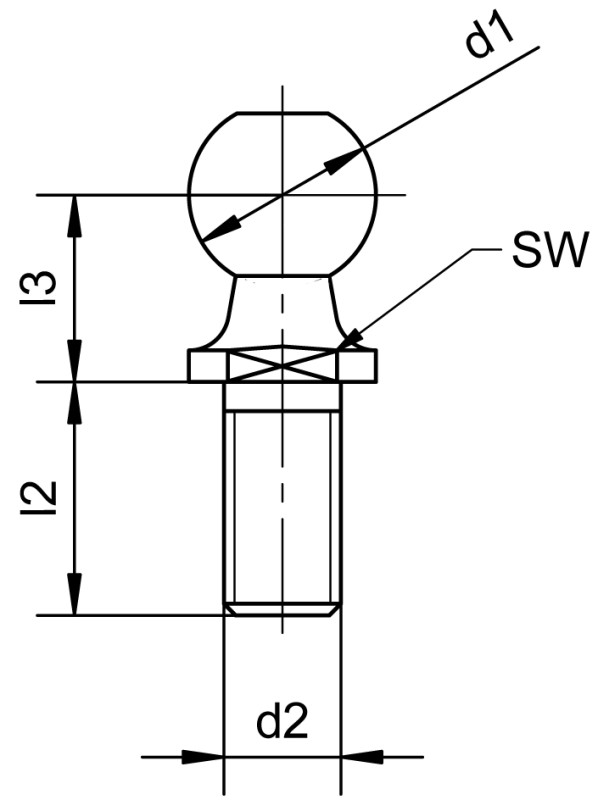

d1 Diámetro de bola: 6 - 19

d2 Rosca: M4 x 0,7 - M16 x 2

3. Áreas de aplicación & Compatibilidad

Ingeniería mecánica: En la ingeniería mecánica, los pernos esféricos DIN 71803 se utilizan frecuentemente en elementos de acoplamiento móviles y juntas para el control y la transmisión de fuerza. Se emplean en varios tipos de maquinarias, como máquinas herramienta, sistemas de transporte y máquinas de envasado. La alta movilidad y flexibilidad de los pernos esféricos permiten una posición precisa y movimientos con baja fricción, lo que reduce el desgaste de otros componentes de la máquina y prolonga la vida útil de todo el sistema.

Construcción de vehículos: En la construcción de vehículos, los pernos esféricos juegan un papel crucial en los sistemas de dirección, componentes del chasis y otras partes móviles. Contribuyen a la estabilidad y seguridad de los vehículos al permitir una transmisión de fuerza confiable y un movimiento flexible. Son especialmente imprescindibles en áreas como la dirección de vehículos, la suspensión y los sistemas de ejes para asegurar la movilidad y durabilidad necesarias. Ofrecen robustez y precisión, requisitos fundamentales para las altas exigencias en la construcción de vehículos.

Robótica: En la robótica, los movimientos precisos y flexibles son de máxima importancia. Por ello, los pernos esféricos se integran en sistemas de juntas para permitir secuencias de movimientos exactas y conexiones flexibles. Se emplean en brazos robóticos, mecanismos de sujeción y otras partes móviles que requieren posicionamiento preciso y movimientos controlados. La capacidad de los pernos esféricos para permitir movimientos en múltiples ejes contribuye a mejorar la eficiencia y precisión de las aplicaciones robóticas.

Tecnología médica y de rehabilitación: En la tecnología médica y de rehabilitación, los pernos esféricos son indispensables en mecanismos de movimiento y dispositivos médicos. Permiten un movimiento suave y preciso necesario en muchas aplicaciones médicas. Ejemplos de ello son los sistemas de posicionamiento de pacientes o dispositivos ortopédicos. Los pernos esféricos contribuyen a garantizar un movimiento exacto y fluido, crucial para la seguridad y el bienestar de los pacientes.

Maquinaria de construcción y agrícola: En la maquinaria de construcción y agrícola, se requieren conexiones robustas y duraderas para soportar condiciones extremas y cargas. Se utilizan pernos esféricos en diversas aplicaciones, como en sistemas de dirección y suspensión. Su capacidad para absorber fuerzas y permitir movimientos en múltiples ejes los hace ideales para maquinaria que opera en entornos severos. Proporcionan la estabilidad y flexibilidad necesarias para aumentar el rendimiento y la vida útil de las máquinas.

Compatibilidad

Los pernos esféricos DIN 71803 son componentes estandarizados que garantizan una alta compatibilidad con otros elementos fabricados según las mismas normas. Son compatibles con cojinetes esféricos DIN 71805 y pueden integrarse en diversas aplicaciones y sistemas que también estén diseñados según estas normas. Esto facilita significativamente el intercambio y la integración en sistemas existentes y asegura una calidad y fiabilidad uniforme de los elementos de conexión. Montados con un cojinete esférico DIN 71805, los pernos esféricos DIN 71803 forman un articulación angular DIN 71802.

Fabricaciones especiales: mbo Osswald también ofrece la posibilidad de realizar fabricaciones especiales que se ajusten específicamente a los requisitos del cliente.

4. Ventajas y Beneficios

Alta libertad de movimiento: Los pernos esféricos DIN 71803 están diseñados para permitir movimientos en múltiples ejes. Esto significa que pueden soportar movimientos no solo en una dirección lineal, sino también en varios ángulos y rotaciones. Esta capacidad de movimiento multieje es especialmente ventajosa en aplicaciones donde se requieren movimientos complejos, como en la robótica, donde son cruciales los movimientos precisos y flexibles, o en la dirección de vehículos, donde se necesita un control suave y flexible. La alta libertad de movimiento aumenta la flexibilidad de todo el sistema, lo que mejora la funcionalidad y el rendimiento.

Durabilidad: Los pernos esféricos están fabricados de manera robusta, lo que les otorga una alta resistencia y una larga vida útil. Están hechos de materiales de alta calidad como acero y acero inoxidable, que son conocidos por soportar grandes fuerzas y resistir altas exigencias mecánicas. Además, la bola está endurecida. Estas características son especialmente importantes en aplicaciones donde los componentes están regularmente expuestos a altas cargas y vibraciones, como en la fabricación de vehículos y maquinaria. La construcción duradera de los pernos esféricos ayuda a prolongar los intervalos de mantenimiento y reducir los costos operativos, ya que deben reemplazarse con menos frecuencia.

Resistencia a la corrosión: Las versiones de acero inoxidable de los pernos esféricos ofrecen una excelente protección contra la corrosión, lo que los hace ideales para su uso en ambientes expuestos a humedad, productos químicos u otros efectos corrosivos. Esto es especialmente importante en industrias como la tecnología médica, donde las condiciones higiénicas son esenciales, o en aplicaciones al aire libre como maquinaria de construcción y agrícola, que están expuestas a los elementos. La resistencia a la corrosión ayuda a prolongar la vida útil de los pernos esféricos y a aumentar la fiabilidad y seguridad de toda la construcción.

Estandarización: Los pernos esféricos DIN 71803 están normalizados, lo que significa que se fabrican según especificaciones y tolerancias uniformes. Esta estandarización tiene varias ventajas. Por un lado, garantiza una alta compatibilidad con otros componentes normalizados, como los cojinetes esféricos DIN 71805, lo que facilita la integración e intercambio en sistemas existentes. Por otro lado, la estandarización facilita el comercio y adquisición globales, ya que los componentes se fabrican y utilizan en todas partes según los mismos estándares de calidad. Esto garantiza una calidad y fiabilidad uniformes de los elementos de acoplamiento y contribuye a la eficiencia de costos, ya que se pueden utilizar piezas de stock en lugar de necesitar fabricaciones especiales.

Bajo mantenimiento: Gracias a la construcción robusta, la selección de materiales de alta calidad y la bola endurecida, los pernos esféricos son generalmente de bajo mantenimiento. Esto significa que necesitan ser lubricados o reemplazados con menos frecuencia. Esto puede ser particularmente ventajoso en aplicaciones de difícil acceso o en sistemas que operan continuamente.

5. Montaje e Instalación

Preparación: Antes de comenzar con el montaje de cojinete esférico y perno esférico, es esencial asegurarse de que todos los componentes estén limpios y libres de impurezas. La suciedad, grasa u otras partículas extrañas pueden afectar la funcionalidad y durabilidad de la conexión. Por ello, se deben limpiar bien el cojinete esférico y el perno esférico. Una superficie limpia garantiza un ajuste preciso y previene el desgaste prematuro.

Montaje: El montaje del perno esférico comienza con la inserción del mismo en el orificio del cojinete esférico correspondiente. El anillo de sujeción presente en el mismo se desliza sobre la bola del perno esférico, fijando el perno en el cojín. Se debe proceder con cuidado para evitar dañar el cojinete esférico o el perno. Es importante que todas las piezas estén adecuadamente ajustadas para garantizar la movilidad del perno en el cojín y, al mismo tiempo, evitar que se suelte durante el funcionamiento.

Lubricante: Para minimizar la fricción y desgaste entre el cojinete esférico y el perno esférico, es de gran importancia el uso de un lubricante adecuado. El lubricante debe aplicarse uniformemente sobre las superficies de contacto y, preferiblemente, consistir en una grasa o aceite de alta calidad, adecuados para las condiciones específicas de aplicación. Esto ayuda a garantizar un movimiento fluido y prolongar la vida útil de los componentes. Al seleccionar el lubricante, se deben considerar factores como el rango de temperatura, carga e impactos ambientales.

Par de apriete: Al atornillar las piezas a montar, es importante mantener el par de apriete recomendado. Un par excesivo puede causar sobrecarga y daño a los componentes, mientras que un par insuficiente podría garantizar inadecuadamente la conexión. Las especificaciones de torque están contenidas en la documentación técnica correspondiente o en las normas y deben ser estrictamente observadas. Para asegurar el cumplimiento exacto del par, se recomienda el uso de una llave dinamométrica calibrada. El par de apriete correcto garantiza una fijación segura y ayuda a prevenir problemas mecánicos durante el funcionamiento.

Observaciones adicionales

Inspección visual: Después del montaje, todas las conexiones y puntos de fijación deben inspeccionarse visualmente para verificar la alineación correcta y posibles errores de montaje.

Apretado: Puede ser recomendable apretar las conexiones después de cierto tiempo de operación para asegurarse de que no se hayan aflojado partes.

Medidas de protección: En aplicaciones en entornos agresivos, deben considerarse medidas de protección adicionales como caperuzas obturatriz o recubrimientos especiales.

Estos pasos detallados y notas aseguran un montaje e instalación correctos de cojinetes esféricos y pernos esféricos y ayudan a garantizar una larga y confiable vida útil de las conexiones en diversas aplicaciones.

6. Advertencias de seguridad y Normas

Revisión de seguridad

Las revisiones de seguridad regulares son cruciales para garantizar la fiabilidad y funcionalidad de los pernos esféricos y cojinetes esféricos. Se debe prestar especial atención a los signos de desgaste y posibles daños.

Inspección visual: Inspecciones visuales regulares de los pernos esféricos en busca de grietas, corrosión y otros daños.

Prueba mecánica: Verificar el juego entre la bola y el cojinete para asegurarse de que no exceda las tolerancias permitidas.

Prueba de funcionamiento: Verificar la libertad de movimiento de la bola para asegurar que funcione de manera uniforme y sin problemas. La detección temprana de desgaste y daños permite intervenir a tiempo y previene fallos o accidentes durante el funcionamiento.

Cumplimiento de las normas

El cumplimiento de las especificaciones y tolerancias establecidas en DIN 71803 es esencial para garantizar el rendimiento óptimo y la seguridad de los pernos esféricos.

Tolerancias dimensionales: Cumplimiento estricto de las tolerancias dimensionales establecidas en la norma para el cojinete esférico y el perno.

Requisitos de material: Uso de los materiales prescritos para garantizar la resistencia y durabilidad requeridas.

Protocolos de prueba: Documentación y verificación de los valores medidos y resultados de las pruebas para asegurar que todos los componentes cumplen con las normas. Al cumplir con estas normas, se garantiza que los componentes funcionen de manera fiable y segura.

Límites de carga

Los límites de carga de los pernos y cojinetes esféricos no deben superarse bajo ninguna circunstancia. Esto ayuda a evitar daños y fallos.

Capacidad máxima de carga: Cumplimiento de la capacidad máxima de carga permitida.

Cargas dinámicas: Consideración no solo de las cargas estáticas, sino también de las cargas dinámicas que pueden actuar sobre el componente.

Factores de seguridad: Aplicación de un factor de seguridad adecuado en el diseño de los componentes para absorber picos de carga imprevistos. Prestando atención a los límites de carga, se puede maximizar la vida útil de los componentes y aumentar la seguridad.

Estas indicaciones de seguridad y normas ofrecen una guía integral para el uso seguro y el mantenimiento de los pernos y cojinetes esféricos, y ayudan a minimizar los riesgos operativos y asegurar la longevidad de los componentes.
