Snodi angolari DIN 71802 Forma CS con perno filettato

1. Descrizione del prodotto

Snodi angolari (noti anche come giunti sferici o snodo Faudi) a norma DIN 71802 Forma CS con perno filettato sono elementi di collegamento ad angolo e guida meccanici, progettati appositamente per il trasferimento di forza flessibile e affidabile in diverse direzioni.

Un snodo angolare è un gruppo di montaggio. La seguente enumerazione descrive i singoli componenti della versione classica a norma DIN 71802:

1. Sede sferica DIN 71805
   La sede sferica avvolge il perno sferico e consente una libertà di movimento illimitata in tutte le direzioni. La sua fabbricazione precisa garantisce una funzione a basso attrito e una stabilità duratura.
2. Perno sferico DIN 71803
   Il perno sferico dispone di una filettatura esterna e di una superficie esagonale per una facile installazione. Viene inserito nella sede sferica e garantisce la necessaria mobilità del giunto.
3. Anello elastico di sicurezza
   Questo anello mantiene il perno sferico saldamente nella sede sferica e impedisce uno smontaggio indesiderato.
4. Molla di sicurezza DIN 71805
   La molla di sicurezza fissa ulteriormente il perno sferico nella sede sferica, offrendo così ulteriore sicurezza.
5. Cappuccio di tenuta (opzionale)
   Protezione da polvere, sporco, schizzi d'acqua e vapori, prolungano la vita dei giunti e riducono la necessità di manutenzione.
6. Dado esagonale DIN 934
   Per il fissaggio e ulteriore sicurezza del perno sferico.
7. Grasso lubrificante
   Per ridurre l'attrito tra perno sferico e sede sferica e per prolungare la vita del giunto.

Questa variante conforme a norma DIN 71802 nella Forma CS è la versione più diffusa. Grazie all'uso di una molla di sicurezza aggiuntiva, questo snodo offre maggiore sicurezza contro il distacco indesiderato, causato per esempio da un montaggio sospeso.

Con l'esecuzione della sede sferica con filetto interno e del perno sferico con filetto esterno, è assicurata una facile combinazione con altri componenti. L'angolo di oscillazione è di ±18°.

Video panoramico

Abbiamo riassunto per voi comodamente le informazioni sotto forma di un video:

2. Dettagli del prodotto

Dimensione: CS 8 M5 - CS 19 M16

Gruppo di materiale: acciaio, acciaio inox, acciaio inox qualità A4

Superficie: lucida, elettrozincato bianco

Tipo di filettatura: filettatura normale a destra e a sinistra, filettatura fine a destra

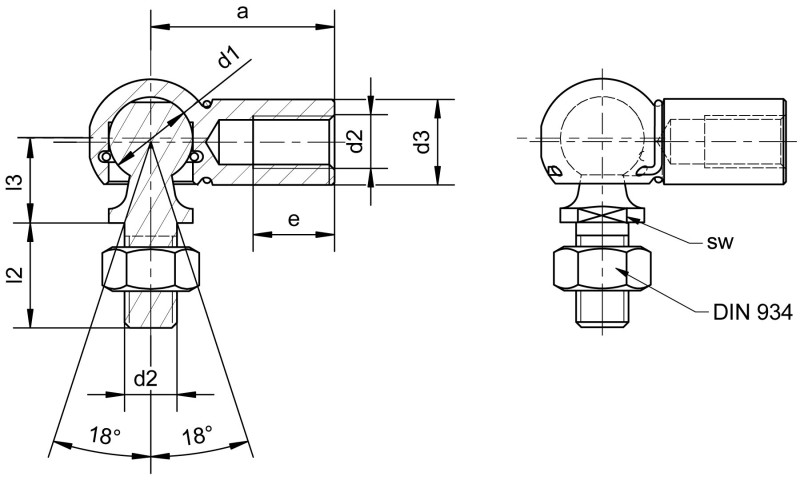

d1 Diametro della sfera: 8 - 19

d2 Filettatura: M5 x 0,8 - M16 x 2

Opzioni

Filettatura: In linea di principio, le varianti standard sia della sede sferica sia del perno sferico sono dotate di una filettatura destra. Ogni dimensione costruttiva ha la sua corrispondente dimensione di filettatura assegnata dalla norma.

Se la geometria del pezzo lo consente, è possibile avere anche altre dimensioni di filettatura o una filettatura sinistra metrica. Inoltre, per applicazioni che richiedono un'opzione di regolazione più precisa, il componente può essere progettato anche con una filettatura fine corrispondente con passo ridotto. Naturalmente, tutte queste opzioni di filettatura menzionate possono essere combinate tra loro a piacimento.

Forma C: La Forma C si distingue dalla Forma CS solo per il fatto che non ha un molla di sicurezza, sostituito dalla sede sferica DIN 71805 Forma A.

Forma CSL: La Forma CSL rappresenta la variante scorrevole degli snodi angolari DIN 71802 Forma CS. L'uso di questa versione scorrevole riduce la resistenza all'attrito tra la sede sferica e il perno sferico. Tuttavia, questi giunti presentano, per motivi funzionali, un maggiore gioco della sfera rispetto alla variante standard.

Snodo angolare a norma DIN 71802 Forma B e Forma BS con perno rivetto: Le serie Forma B e Forma BS a norma DIN 71802 sono fondamentalmente identiche alle Forma C o CS sopra descritte. La differenza sta nel fatto che al posto del perno sferico viene utilizzato un perno rivetto. Questo è particolarmente adatto quando il giunto deve essere collegato in modo permanente con un altro componente.

Simile a DIN 71803: Snodi angolari con piano di serraggio sulla sede, snodi angolari con sede sferica lunga o con cappuccio di tenuta così come snodi angolari con sede sferica con fessura sono simili a DIN 71803 e completano il programma standard degli snodi angolari di mbo Osswald.

3. Settori di applicazione & Compatibilità

Gli snodi angolari trovano uso preferibilmente in ambiti applicativi in cui la trasmissione della forza avviene come connessione angolare. Un vantaggio fondamentale è che il giunto, grazie alla geometria del componente, è mobile in tutte le direzioni. La trasmissione della forza avviene quindi talvolta solamente in modo puntuale durante l'applicazione. Inoltre, lo snodo angolare viene frequentemente utilizzato anche per compensare angoli e giochi.

I campi di applicazione tipici sono ad esempio:

Costruzioni meccaniche: Nella costruzione meccanica generale, gli snodi angolari trovano ampia applicazione come connessioni flessibili e sicure in diverse macchine. Sia negli impianti di produzione, nella tecnologia di trasporto o nella robotica – ovunque siano necessarie movimenti precisi e trasmissioni di forza flessibili, si utilizzano gli snodi angolari. La loro capacità di trasmettere movimenti in direzioni diverse li rende un componente essenziale per meccanismi complessi, assicurando un'alta efficienza e lunga durata delle macchine.

Macchine agricole e per costruzioni: Le macchine agricole e per costruzioni devono operare in condizioni avverse e sopportare spesso forti sollecitazioni meccaniche. Gli snodi angolari sono utilizzati qui come elementi di connessione mobili in diverse macchine e attrezzature, ad esempio in trattori, mietitrebbie o escavatori. Essi permettono una trasmissione della forza affidabile e mobilità, necessaria per eseguire efficacemente e in sicurezza i vari processi di lavoro.

Industria ferroviaria: Nell'industria ferroviaria, gli snodi angolari vengono utilizzati nelle connessioni e nei fuselli. In particolare nelle complesse costruzioni del carrello dei treni, gli snodi angolari sono indispensabili poiché assicurano un collegamento flessibile e allo stesso tempo stabile tra le parti con movimenti diversi dei sistemi di carrello. Ciò contribuisce alla stabilità e sicurezza dei veicoli, anche sotto carichi estremi e movimenti variabili.

Tecnologia medica e riabilitativa: Nella tecnologia medica e riabilitativa, gli snodi angolari sono impiegati nelle componenti mobili dei dispositivi e strumenti medici. In questo ambito garantiscono la necessaria precisione e flessibilità per consentire movimenti complessi e regolazioni.

Energia e tecnologia delle centrali elettriche: Nelle centrali elettriche e in altri sistemi energetici, gli snodi angolari vengono utilizzati per connettere le parti mobili nelle turbine, pompe e altre macchine. Favoriscono l'efficienza e la sicurezza compensando al meglio i movimenti e le vibrazioni.

Tecnologia di imballaggio e trasporto: Nella tecnologia dell'imballaggio e del trasporto, movimenti flessibili e precisi sono indispensabili. Gli snodi angolari sono utilizzati in nastri trasportatori, impianti di riempimento e macchine per imballaggio (ad esempio nelle molle a gas) per garantire un movimento continuo e senza attriti dei materiali e prodotti.

Gli snodi angolari DIN 71802 Forma CS con perno filettato sono componenti versatili e indispensabili in numerosi settori industriali. La loro capacità di trasmettere forze e movimenti in diverse direzioni li rende particolarmente preziosi per la costruzione di veicoli, l'industria ferroviaria, macchine agricole e per costruzioni, nonché per il generale settore della costruzione di macchine. Grazie alla loro costruzione robusta e alta precisione, contribuiscono significativamente alle prestazioni e alla sicurezza delle applicazioni rispettive.

4. Vantaggi e benefici

Alta flessibilità: Gli snodi angolari consentono movimenti in più direzioni, rendendoli particolarmente adatti per applicazioni che richiedono flessibilità multidirezionale.

Facilità di montaggio: Grazie alla filettatura metrica esterna sul perno sferico e alla filettatura metrica interna sulla sede sferica, è possibile un montaggio semplice e veloce, riducendo il tempo di installazione e aumentando l'efficienza.

Robustezza e longevità: Realizzati in acciaio di alta qualità o acciaio inox, offrono un'elevata resistenza all'usura, alla corrosione e ad altri fattori ambientali, prolungando la loro durata di vita.

Capacità portante: Questi giunti sono in grado di sopportare carichi meccanici, sia statici che dinamici, rendendoli ideali per molte applicazioni.

Versatilità: Sono utilizzabili in numerosi settori industriali, ad esempio nella costruzione di macchinari e veicoli, nelle industrie ferroviarie, agricole e delle macchine per costruzioni, nella tecnologia medica, nel packaging e nella movimentazione dei materiali, e molto altro, inclusi hobbisti e modellisti.

Facilità di manutenzione: Grazie alla struttura robusta e semplice e ai materiali utilizzati, è spesso richiesta poca o nessuna manutenzione, riducendo così i costi operativi.

Costo efficacia: Grazie alla lunga durata e alla riduzione dei tempi di fermo e dei costi di manutenzione, gli snodi angolari contribuiscono a ridurre i costi complessivi. Inoltre, le versioni standard versatili consentono un'acquisizione e una gestione delle scorte economica.

In sintesi, gli snodi angolari DIN 71802 Forma CS con perno filettato offrono una serie di vantaggi che li rendono una componente preziosa in numerose applicazioni industriali. Dall'alta flessibilità e capacità portante al semplice montaggio e alla facilità di manutenzione, fino alla versatilità e alla costo efficacia, questi snodi angolari contribuiscono significativamente all'efficienza e alla affidabilità dei sistemi in cui sono utilizzati.

5. Montaggio e installazionen

Montaggio

Il montaggio di uno snodo angolare a norma DIN 71802 nella forma CS viene eseguito nei seguenti passi:

1. Inserire grasso nella calotta della sede sferica
2. Premere l'anello elastico di sicurezza nella scanalatura della sede sferica in modo che possa muoversi liberamente all'interno
3. Premere il perno sferico attraverso l'anello elastico di sicurezza verso il basso nella sede sferica fino a quando non si blocca
4. Montare il molla di sicurezza
5. Opzionale: Avvitare il dado esagonale sul filetto del perno sferico (secondo DIN 71802 il dado viene fornito separatamente)

Montaggio / Installazione

Gli snodi angolari sono solitamente fissati saldamente ai componenti adiacenti. La forma più semplice di connessione si realizza tra i corrispondenti elementi contrapposti tramite la filettatura interna della sede sferica o la filettatura esterna del perno sferico. Si deve tener conto solo di una certa tolleranza dimensionale del rispettivo elemento contrapposto.

Se al posto del perno filettato viene utilizzato un perno rivetto, sono necessarie macchine e dispositivi specifici per l'installazione. In questo caso il perno viene preliminarmente rivettato permanentemente al componente corrispondente. La sede sferica associata viene quindi innestata successivamente.

In particolare per applicazioni nel settore automobilistico, recentemente si è affermato anche il collegamento a pressione. A tal fine, la sede sferica viene adattata esattamente all'elemento da pressare. Questo può essere, ad esempio, un albero o un filo. Il processo di pressatura offre un collegamento rapido e permanente dei componenti.

6. Avvertenze di sicurezza e normative

Avvertenze di sicurezza

Rispettare i limiti di carico: Assicurarsi sempre di non superare i limiti di carico specificati dei snodi angolari per evitare guasti meccanici e possibili lesioni associate.

Ispezione regolare: Effettuare regolari ispezioni e manutenzioni dei snodi angolari per garantire che siano in condizioni perfette e non presentino segni di usura o danni.

Installazione corretta: Assicurarsi che i snodi angolari siano montati correttamente e saldamente. Un'installazione scorretta può causare guasti e rischi per la sicurezza.

Evitare il sovraccarico: Evitare movimenti bruschi o estremi che potrebbero mettere sotto stress i snodi angolari.

Utilizzo di elementi di fissaggio appropriati: Utilizzare solo viti e dadi appropriati e specificati per fissare i snodi angolari. Elementi di fissaggio inadeguati possono compromettere la funzionalità e la sicurezza.

Verifica della compatibilità del materiale: Verificare che il materiale utilizzato per i snodi angolari sia adatto alle condizioni ambientali (ad es. corrosione, temperatura).

Norme e standard per snodi angolari a norma DIN 71802

DIN 71802: Questa norma specifica i requisiti per snodi angolari, inclusi le dimensioni, le proprietà meccaniche e i requisiti dei materiali.

DIN 71805: Questa norma definisce i requisiti per sedi sferico riguardo le loro dimensioni, materiali e proprietà meccaniche.

DIN 71803: In questa norma sono specificate tutte le misure importanti e i dettagli tecnici per i perni sferici. Perni sferici DIN 71803 sono il pezzo fondamentale corrispondente delle sedi sferico DIN 71805 e assemblati insieme formano uno snodo angolare DIN 71802.

ISO 9001 (Sistemi di gestione della qualità): La produzione degli snodi angolari dovrebbe avvenire sotto un sistema di gestione della qualità certificato secondo ISO 9001 per garantire una qualità e affidabilità costanti.

Norme sui materiali: I materiali utilizzati dovrebbero corrispondere alle norme sui materiali pertinenti, come ad esempio DIN EN 10088 (acciai inossidabili), per garantire che possiedano le caratteristiche meccaniche e di resistenza alla corrosione necessarie.

Il rispetto delle indicazioni di sicurezza e delle norme è fondamentale per il funzionamento sicuro e la durabilità degli snodi angolari a norma DIN 71802 Forma CS. Una regolare verifica, una corretta installazione e l'utilizzo di materiali idonei, oltre alla formazione dei dipendenti, sono essenziali per evitare incidenti e guasti. L'osservanza delle norme DIN, ISO e sui materiali garantisce che gli snodi angolari corrispondano a elevati standard di qualità e sicurezza.
