Cojinetes esféricos DIN 71805 forma B
con anillo de sujeción y ranura para el estribo de seguridadPriorice este componente (máx. 400 unidades) en nuestra fabricación. Acorte el plazo de entrega 1-2 días hábiles. Actualmente estamos probando este servicio exclusivamente para las entregas en Alemania.
incl. IVA
más gastos de envío
Para borrar los filtros seleccionados, haga clic en el botón de “Limpiar filtro” que encontrará debajo de la tabla.
Podrá acceder a los detalles del producto, inclusive la función de tienda virtual y la maqueta en 3D , haciendo clic en la línea del artículo que desee.
1. Descripción del producto
Las cojinetes esféricos DIN 71805 forma B son componentes esenciales en la mecánica industrial, que garantizan una transmisión de fuerza flexible y confiable. Estos componentes están diseñados para permitir una guía y almacenamiento precisos de los perno esférico DIN 71803.
Las cojinetes esféricos DIN 71805, combinadas con los pernos esféricos DIN 71803, forman las articulaciones angulares DIN 71802.
Las cojinetes esféricos permiten movimientos en varios ejes, mejorando considerablemente la flexibilidad y movilidad de las conexiones mecánicas.
Esto es especialmente importante en aplicaciones donde se requiere alta dinámica y adaptabilidad de las piezas, por ejemplo, en la robótica, la tecnología de automatización o la ingeniería mecánica.
El cojinete esférico está disponible en dos versiones estándar diferentes:
Forma A viene con anillo de sujeción, pero sin ranura. Adicionalmente, se puede añadir una superficie para llave al cojinete.
Para forma B con ranura para el montaje de un estribo de seguridad se puede añadir también una superficie para llave o está disponible en la versión larga. La forma B de la DIN 71805 está especialmente diseñada con el estribo de seguridad para permitir una conexión particularmente robusta y resistente. Esta forma está diseñada para soportar cargas estáticas y dinámicas, asegurando así un funcionamiento confiable durante largos periodos.
2. Detalles del producto

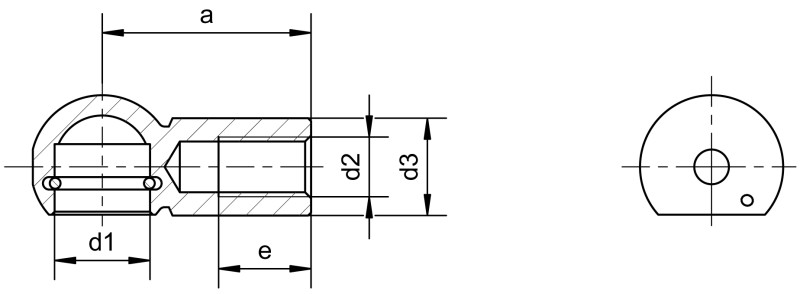

Tamaño: B 8 M5 - B 19 M16
Grupo de materiales: Acero, acero inoxidable, acero inoxidable calidad A4
Superficie: brillante, galvanizada blanca
Tipo de rosca: Rosca reglamentaria a la derecha y a la izquierda, rosca fina a la derecha
d2 Rosca: M5 x 0,8 - M16 x 2
Opciones
Rosca: En general, las variantes estándar en la cojinetes esféricos están equipadas con una rosca a la derecha. A cada tamaño de construcción se le asigna un tamaño de rosca correspondiente según la norma. Siempre que la geometría de las piezas lo permita, también son posibles otros tamaños de rosca o una rosca métrica a la izquierda. Además, para aplicaciones que requieren una capacidad de ajuste más precisa, el componente también se puede diseñar con una rosca fina correspondiente con menor paso de rosca.
Cojinete templado: Un cojinete esférico templado aumenta la resistencia al desgaste. El cojinete presenta una mayor resistencia duradera debido al proceso de endurecimiento. Así se prolonga su vida útil, especialmente en casos de aplicación adversos y exigentes.
Similares a DIN 71805: Cojinetes esféricos con ranura y dos variantes de plástico (sin y con estribo de cierre) son similares a DIN 71805 y complementan así las versiones estándar de los cojinetes esféricos.
3. Áreas de aplicación & Compatibilidad
Ingeniería mecánica: Los cojinetes esféricos DIN 71805 forma B juegan un papel clave en las conexiones mecánicas que requieren alta movilidad y adaptabilidad. Permiten una transmisión de movimiento precisa y, por lo tanto, son esenciales en diversas máquinas, desde dispositivos mecánicos simples hasta complejas instalaciones de producción.
Construcción de Vehículos: En los vehículos, a menudo se encuentran en sistemas de dirección y suspensión o en amortiguadores de gas. Su capacidad para guiar movimientos precisos garantiza un control y estabilidad óptimos del vehículo, contribuyendo significativamente a la seguridad y comodidad de conducción.
Robótica: Los cojinetes esféricos DIN 71805 forma B también desempeñan un papel importante en la robótica. Aquí son especialmente relevantes debido a las altas exigencias de flexibilidad, precisión y capacidad de carga que los sistemas robóticos imponen a los componentes mecánicos.
Industria ferroviaria: En este campo, los elementos de acoplamiento deben soportar cargas extremas y persistentes. Los cojinetes esféricos DIN 71805 forma B son ideales, ya que pueden absorber tanto fuerzas estáticas como dinámicas. Su robustez los convierte en un componente confiable en equipos ferroviarios, donde las vibraciones y golpes son frecuentes.
Maquinaria agrícola y de construcción: Aquí, las exigencias en las conexiones mecánicas son aún mayores, ya que estas máquinas a menudo operan en entornos hostiles y deben cumplir con altos estándares de carga y resistencia. Los cojinete esférico ofrecen la robustez y flexibilidad necesarias para soportar estas condiciones.
Tecnología médica y de rehabilitación: En la tecnología médica, los sistemas de movimiento precisos son esenciales. Los cojinetes esféricos se utilizan en equipos que deben realizar movimientos extremadamente precisos y confiables, como en instrumentos quirúrgicos o dispositivos de diagnóstico. Su alta precisión y fiabilidad contribuyen a que los sistemas médicos funcionen de manera eficiente y segura.
La compatibilidad general de los cojinetes esféricos DIN 71805 forma B permite su uso versátil en diversas aplicaciones mecánicas e industriales. Sus dimensiones y conexiones estandarizadas contribuyen a que se puedan combinar fácilmente con otros elementos de acoplamiento normalizados y especialmente adaptados. Aquí hay algunos productos y elementos explícitamente compatibles:
Pernos esféricos según DIN 71803: Los cojinetes esféricos DIN 71805 forma B están específicamente diseñados para su uso con pernos esféricos según form B y forma C de DIN 71803. Esta combinación permite una conexión angular precisa y estable que resiste fuerzas tanto estáticas como dinámicas.
Cabezas articuladas de rótula según DIN ISO 12240-4 (DIN 648): En muchas aplicaciones donde se requieren conexiones móviles, se utilizan cabezas articuladas de rótula según DIN ISO 12240-4 (DIN 648). Estos son a menudo compatibles con los cojinetes esféricos DIN 71805 forma B, lo que representa una solución de conexión flexible y robusta.
Vástagos roscados y tirantes: En sistemas mecánicos, donde se requiere movimiento preciso y transmisión de fuerza uniforme, a menudo se utilizan vástagos roscados y tirantes que pueden combinarse con los cojinete esférico DIN 71805 forma B. Esto incluye tanto componentes estandarizados como a medida.
Fabricaciones especiales: mbo Osswald también ofrece la posibilidad de desarrollar fabricaciones especiales adaptadas específicamente a los requisitos del cliente. Estas pueden combinarse con los cojinete esférico DIN 71805 forma B para crear soluciones personalizadas para aplicaciones especiales.
4. Ventajas y Beneficios
Ventajas
Precisión: Los cojinetes esféricos según DIN 71805 forma B permiten movimientos y posicionamientos precisos. Esto es particularmente importante en aplicaciones donde se requieren secuencias de movimiento exactas, como es a menudo el caso en la ingeniería mecánica.
Capacidad de carga: Están diseñados para soportar tanto fuerzas estáticas como dinámicas. Esto los hace robustos y duraderos, incluso en aplicaciones exigentes como la construcción de vehículos o maquinaria agrícola.
Resistencia a la corrosión: Al utilizar acero inoxidable, estos cojinetes esféricos también son adecuados para aplicaciones en ambientes húmedos o agresivos, como pueden encontrarse en las industrias marítima o química.
Dimensiones estandarizadas: La normalización según DIN 71805 forma B garantiza una calidad uniforme y compatibilidad con otros elementos de fijación normalizados, lo que facilita la integración en sistemas existentes.
Fácil mantenimiento y reemplazo: Dado que los cojinetes esféricos tienen dimensiones normalizadas, pueden ser fácilmente reemplazados en caso de desgaste o daño, lo que simplifica el mantenimiento y la reparación.
Beneficios
Mejora de la confiabilidad de los sistemas: El uso de cojinetes esféricos según DIN 71805 forma B aumenta la confiabilidad de los sistemas mecánicos. Minimiza el riesgo de fallos mecánicos y contribuye a una mayor vida útil de toda la estructura.
Reducción de los tiempos de inactividad: La construcción robusta y el mantenimiento fácil ayudan a minimizar los tiempos de inactividad. Esto lleva a una mayor disponibilidad en la aplicación y a una productividad general mejorada.
Ahorro de costos: Gracias a la larga vida útil y la poca necesidad de mantenimiento frecuente, los cojinetes esféricos según DIN 71805 forma B ayudan a ahorrar costos. Adicionalmente, la estandarización permite una adquisición y almacenamiento rentables.
Aplicaciones versátiles: Debido a las versátiles versiones estándar, pueden utilizarse en una amplia variedad de áreas de aplicación, desde la ingeniería mecánica general hasta la tecnología médica y aplicaciones industriales especializadas.
Debido a estas diversas ventajas y beneficios, los cojinetes esféricos según DIN 71805 forma B son un componente esencial de muchos sistemas técnicos e industriales que dependen de conexiones mecánicas precisas, flexibles y robustas.
5. Montaje e Instalación
El montaje e instalación correctos de cojinetes esféricos según DIN 71805 forma B son esenciales para su funcionalidad y durabilidad. Un enfoque preciso y cuidadoso ayuda a garantizar un rendimiento óptimo y seguridad. Aquí se detalla los pasos para el montaje e instalación:
Preparación
- Inspección de la pieza: Antes del montaje, se debe asegurar que el cojinete esférico no tenga daños. Se debe eliminar cualquier suciedad o impureza.
- Herramientas necesarias: Para el montaje, generalmente se necesitan llaves adecuadas, llaves dinamométricas y, si es necesario, herramientas especiales para asegurar una instalación correcta.
Montaje
- Preparación de los componentes de conexión: Las espigas esféricas compatibles (DIN 71803) u otros elementos de acoplamiento, como vástagos roscados, también deben ser revisados para verificar su integridad. Deben estar limpios y no presentar daños ni deformaciones.
- Inserción del cojinete esférico: El orificio del cojinete esférico con su anillo de sujeción se desliza sobre la bola de la espiga esférica correspondiente. Es importante hacerlo con una presión uniforme y sin inclinaciones para evitar daños.
- Fijación: Dependiendo de la construcción del conjunto, el cojinete esférico se fija mediante tornillos u otro método de fijación. Es importante respetar los pares de apriete prescritos para asegurar una conexión óptima.
Ajuste y afinación
- Alineación: Después de la fijación, se debe verificar si el cojinete esférico está ajustado en la posición y dirección deseadas. Se pueden hacer pequeñas correcciones para asegurar una alineación exacta.
- Prueba de funcionamiento: Antes del uso final, el cojinete esférico montado debe someterse a una prueba para comprobar que todos los movimientos se realizan sin problemas.
Mantenimiento e inspección
- Inspección regular: Se recomienda revisar regularmente el estado de los cojinetes esféricos. Se deben controlar especialmente las fijaciones y la facilidad de movimiento.
- Lubricación: Si es necesario, los cojinetes esféricos deben lubricarse regularmente para asegurar una larga vida útil y óptima función.
Reemplazo y reparación
- Reemplazo por desgaste: Si se observan signos de desgaste, es necesario cambiar oportunamente el cojinete esférico. Las dimensiones estandarizadas permiten que un cojinete de repuesto se obtenga e instale fácilmente.
- Compatibilidad de repuestos: Al elegir cojinetes esféricos de repuesto, es importante asegurarse de que también cumplan con los requisitos de DIN 71805 forma B para garantizar la compatibilidad.
6. Advertencias de seguridad y Normas
Al utilizar cojinetes esféricos DIN 71805 forma B, es importante tener en cuenta ciertos consejos de seguridad y cumplir con las normas vigentes. Esto no solo garantiza la función óptima de los componentes, sino también la seguridad de los usuarios y de todo el entorno del sistema.
Consejos de seguridad
Revisión antes del uso:
- Cada componente debe revisarse por daños antes de su instalación.
- Los componentes no deben presentar contaminaciones que puedan afectar su funcionamiento.
Instalación correcta:
- Los cojinetes esféricos deben instalarse según las instrucciones de montaje del fabricante para garantizar un funcionamiento impecable.
- Asegúrese de que se cumplan los pares de torsión prescritos para las uniones atornilladas.
Respetar los límites de carga:
Los límites de carga especificados no deben excederse ni en funcionamiento estático ni dinámico para evitar fallos de material.
Evitar aplicaciones inadecuadas:
Los cojinetes esféricos están diseñados para aplicaciones específicas. No deben utilizarse en entornos o bajo condiciones no cubiertas por las especificaciones.
Mantenimiento regular:
- Realizar inspecciones regulares para asegurarse de que los cojinetes esféricos estén en buen estado y libres de desgaste.
- Aplicar lubricación adecuada si es necesario para prolongar la vida útil.
Normas importantes
DIN 71805: Esta norma especifica los requisitos para los cojinetes esféricos en cuanto a dimensiones, materiales y propiedades mecánicas.
DIN 71803: Los pernos esféricos DIN 71803 son el contraparte esencial de los cojinetes DIN 71805. La norma define todas las medidas importantes y detalles técnicos para este accesorio.
ISO 9001 (Sistemas de gestión de la calidad): La fabricación de los cojinetes esféricos debe realizarse bajo un sistema de gestión de calidad certificado según ISO 9001 para garantizar una calidad y fiabilidad constantes.
Estos consejos de seguridad y normas son fundamentales para asegurar la fiabilidad y longevidad de los cojinetes esféricos DIN 71805 forma B y, al mismo tiempo, garantizar la seguridad de los usuarios y las máquinas. Cumplir con estos requisitos ayuda a minimizar riesgos potenciales y maximizar el rendimiento de los componentes en sus respectivas aplicaciones.
