Articulaciones angulares similares a DIN 71802 forma CS con caperuza obturatriz
Priorice este componente (máx. 400 unidades) en nuestra fabricación. Acorte el plazo de entrega 1-2 días hábiles. Actualmente estamos probando este servicio exclusivamente para las entregas en Alemania.
incl. IVA
más gastos de envío
Para borrar los filtros seleccionados, haga clic en el botón de “Limpiar filtro” que encontrará debajo de la tabla.
Podrá acceder a los detalles del producto, inclusive la función de tienda virtual y la maqueta en 3D , haciendo clic en la línea del artículo que desee.
1. Descripción del producto
Las articulaciones angulares similares a DIN 71802 forma CS con caperuza obturatriz sirven como elementos de conexión mecánica de guía y esquina para transmitir fuerza en diferentes direcciones. Esta forma con caperuza obturatriz está especialmente diseñada para condiciones ambientales problemáticas (polvo, lubricantes, suciedad, agua salpicada, vapores, etc.). El espacio entre cojinete esférico y perno esférico está cubierto y cerrado por una caperuza obturatriz. La mejor protección contra la destrucción por influencias ambientales. Estas caperuzas están fabricadas con cloropreno robusto, permitiendo su uso en un amplio rango de temperatura de -30°C a +110°C. A corto plazo, pueden incluso soportar temperaturas de hasta +140°C, lo que resalta su versatilidad y durabilidad.
Las articulaciones angulares están disponibles en todas las versiones estándar con caperuza obturatriz y están disponibles tanto en acero como en acero inoxidable, incluso los articulaciones axiales.
Una articulación angular es un conjunto. La siguiente lista describe las piezas individuales de la versión forma CS con caperuza obturatriz, similares a DIN 71802:
- Cojinete esférico DIN 71805
El cojinete esférico aloja el perno esférico y permite movimientos sin restricciones en todas las direcciones. Gracias a su fabricación precisa, garantiza un funcionamiento con poca fricción y estabilidad a largo plazo. - Perno esférico DIN 71803
El perno esférico se inserta en el cojinete esférico y asegura la movilidad necesaria de la articulación. Dispone de una rosca exterior y una superficie para llave para facilitar su montaje. - Anillo de sujeción
Este anillo de seguridad mantiene el perno esférico en el cojinete esférico y evita que se desprenda accidentalmente. - Estribo de seguridad DIN 71805
El estribo de seguridad es una protección adicional que fija el perno esférico en el cojinete esférico para ofrecer mayor seguridad. - Caperuza obturatriz
La caperuza obturatriz ofrece protección contra polvo, suciedad, salpicaduras de agua y vapores, prolonga la vida útil de las articulaciones y reduce el mantenimiento. - Tuerca hexagonal DIN 934
Para la fijación y seguridad adicional del perno esférico, se entrega una tuerca hexagonal suelta. - Grasa lubricante
Para reducir la fricción entre el perno esférico y el cojinete esférico y prolongar la vida útil de la articulación, se aplica grasa lubricante en el cojinete esférico.
2. Detalles del producto
Tamaño: CS 8 M5 - CS 19 M16
Grupo de materiales: Acero, acero inoxidable, acero inoxidable calidad A4
Superficie: brillante, galvanizada blanca
Tipo de rosca: Rosca reglamentaria a la derecha y a la izquierda, rosca fina a la derecha

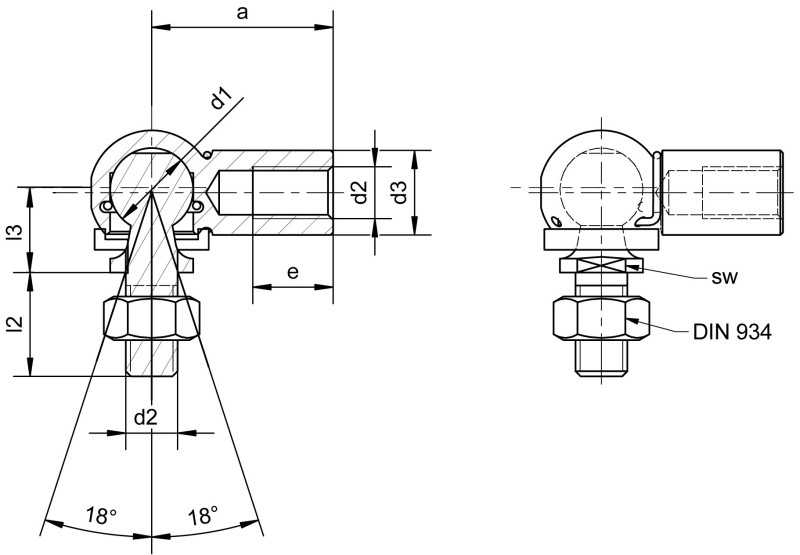

d1 Diámetro de bola: 8 - 19
d2 Rosca: M5 x 0,8 - M16 x 2
3. Áreas de aplicación & Compatibilidad
Las articulaciones angulares con caperuza obturatriz se utilizan preferentemente en áreas donde la transmisión de fuerza se realiza como una conexión en ángulo. Una ventaja decisiva es que, debido a su geometría, son movibles en todas las direcciones, lo que puede llevar a una transmisión puntual de la fuerza en la aplicación. Además, las articulaciones angulares suelen servir también para la compensación de ángulos y holguras. El uso de caperuzas obturatrices es particularmente recomendable en entornos y aplicaciones donde la protección contra polvo, suciedad, salpicaduras de agua y vapores es imprescindible.
Los campos de aplicación típicos incluyen:
Ingeniería mecánica: Las articulaciones angulares con caperuza obturatriz encuentran diversa aplicación en la ingeniería mecánica general como conexiones flexibles y seguras en diferentes máquinas. En instalaciones de producción, en tecnología de transporte o en robótica, donde se requieren movimientos precisos y transmisiones de fuerza flexibles, son empleadas. Su capacidad para transmitir movimientos en diferentes direcciones las convierte en un componente esencial para mecanismos complejos y contribuye a una alta eficiencia y durabilidad de las máquinas. La ventaja de la caperuza obturatriz radica en la protección de las articulaciones en máquinas e instalaciones que operan en entornos de producción polvorientos o sucios.
Maquinaria agrícola y de construcción: En maquinaria agrícola y de construcción, las articulaciones angulares con caperuza obturatriz se usan como elementos de conexión movibles en diversas máquinas y equipos. Sirven como uniones articuladas en tractores, cosechadoras y otras máquinas agrícolas que operan bajo condiciones extremadamente polvorientas y a menudo embarradas. También se utilizan en las articulaciones de excavadoras, cargadoras y otras máquinas de construcción utilizadas en entornos sucios, húmedos y abrasivos. Especialmente gracias a la caperuza obturatriz, estas articulaciones angulares aseguran una transmisión de fuerza confiable y movilidad, necesarias para realizar diversas operaciones de trabajo de manera eficiente y segura.
Industria ferroviaria: En la industria ferroviaria, las articulaciones angulares con caperuza obturatriz se emplean en conexiones y manguetas de ejes. Son imprescindibles en las complejas construcciones de chasis de los trenes ya que aseguran una conexión flexible pero estable entre las diferentes partes móviles de los sistemas de rodaje. Esto garantiza la estabilidad y seguridad de los vehículos, incluso bajo cargas extremas y movimientos variables. La ventaja de la caperuza obturatriz también aquí radica en la protección contra entornos sucios, húmedos y abrasivos.
Tecnología de fitness y rehabilitación: Las articulaciones angulares con caperuza obturatriz se utilizan en componentes móviles de equipos de fitness y tecnología de rehabilitación, como sillas de ruedas o andadores. Garantizan la precisión y flexibilidad necesarias para permitir movimientos complejos y ajustes. La caperuza obturatriz aumenta la protección contra contaminaciones y corrosión, prolonga la vida útil y reduce el mantenimiento, mejorando la higiene y fiabilidad de los equipos de rehabilitación y fitness.
4. Ventajas y Beneficios
Articulaciones angulares con caperuza obturatriz están protegidas contra el polvo, la suciedad, la humedad u otras condiciones abrasivas del entorno. Esta característica reduce el desgaste y la necesidad de mantenimiento, mejora la seguridad operacional y aumenta la vida útil. De este modo, estas articulaciones angulares contribuyen a una reducción de los costos totales.
Por supuesto, todas las demás ventajas generales de articulaciones angulares DIN 71802 forma CS se aplican a las articulaciones angulares con caperuza obturatriz.
5. Montaje e Instalación
Montaje
La instalación de una articulación angular similares a DIN 71802 en la forma CS con caperuza obturatriz se realiza en los siguientes pasos:
- Añadir grasa en la cazoleta del cojinete esférico.
- Presionar el anillo de sujeción en la ranura del cojinete esférico de modo que pueda moverse libremente en ella.
- Pasar el perno esférico con la bola primero a través de la caperuza obturatriz.
- Empujar el perno esférico a través del anillo de sujeción hacia abajo en el cojinete esférico hasta que encaje en su lugar.
- Montar el estribo de seguridad.
- Opcional: Atornillar la tuerca hexagonal en la rosca del perno esférico (según DIN 71802 la tuerca se proporciona suelta).
Montaje / Instalación
Las articulaciones angulares con caperuza obturatriz generalmente se fijan firmemente a los componentes adyacentes. La forma más sencilla de conexión se realiza mediante la rosca interior del cojinete esférico o la rosca exterior del perno esférico con las piezas correspondientes. Se debe prestar especial atención a la tolerancia de medidas del correspondiente contra pieza.
6. Advertencias de seguridad y Normas
Indicaciones de seguridad
Respetar los límites de carga: Asegúrese de no exceder los límites de carga establecidos para las articulaciones angulares con caperuza obturatriz para evitar fallos mecánicos y posibles lesiones.
Inspección regular: Realice mantenimientos e inspecciones regulares de las articulaciones angulares y caperuza obturatriz para asegurarse de que se encuentran en perfecto estado y no muestran signos de desgaste o daños.
Instalación correcta: Asegúrese de que las articulaciones angulares con caperuza obturatriz están montadas correctamente y de manera segura, ya que una instalación incorrecta puede causar fallos y riesgos de seguridad.
Comprobar compatibilidad de materiales: Antes de la instalación, asegúrese de que la caperuza obturatriz de cloropreno es compatible con los lubricantes y fluidos operativos que se van a usar.
Evitar sobrecargas: Evite movimientos bruscos o extremos, ya que podrían sobrecargar las articulaciones angulares con caperuza obturatriz.
Uso de fijaciones adecuadas: Use exclusivamente tornillos y tuercas adecuadas y especificadas para fijar las articulaciones angulares con caperuza obturatriz, ya que fijaciones inadecuadas pueden afectar su funcionalidad y seguridad.
Normas y estándares para articulaciones angulares similares a DIN 71802 con caperuza obturatriz
DIN 71802: Esta norma establece los requisitos para articulaciones angulares, incluyendo sus medidas, propiedades mecánicas y requisitos de material.
DIN 71805: Esta norma define las dimensiones, materiales y propiedades mecánicas para cojinetes esféricos con respecto a sus requisitos.
DIN 71803: Esta norma especifica todas las medidas decisivas y detalles técnicos para los pernos esféricos. Pernos esféricos DIN 71803 son el complemento adecuado para los cojinetes esféricos DIN 71805. Ensamblados juntos forman una articulación angular según DIN 71802.
DIN ISO 1629: Esta norma contiene designaciones y definiciones de elastómeros, incluido el cloropreno, material típico de las caperuzas obturatriz.
Normas de materiales: Los materiales utilizados deben cumplir con las normas de materiales relevantes, como la DIN EN 10088 (aceros inoxidables), para garantizar que poseen las propiedades mecánicas requeridas y resistencia a la corrosión.
Respetar las indicaciones de seguridad y normas es esencial para el funcionamiento seguro y la durabilidad de las articulaciones angulares similares a DIN 71802 forma CS con caperuza obturatriz. Inspecciones regulares, instalación correcta, uso de materiales adecuados y formación del personal son necesarios para prevenir accidentes y fallos. El cumplimiento de las normas DIN, ISO y de material garantiza que las articulaciones angulares cumplan con los altos estándares de calidad y seguridad.
