Información sobre el producto "Articulaciones angulares DIN 71802 forma CS con perno roscado"

1. Descripción del producto

Articulaciones angulares (también conocidas como uniones de rótula o articulaciones Faudi o articulación de rótula o articulación de charnela) según DIN 71802 forma CS con perno roscado son elementos de conexión de esquina y guía mecánica, especialmente diseñados para la transmisión de fuerza flexible y confiable en diferentes direcciones.

Una articulación angular se trata de un conjunto. La siguiente enumeración describe las partes individuales de la versión clásica según DIN 71802:

  1. Cojinete esférico DIN 71805
    El cojinete esférico rodea el perno esférico y permite una libertad de movimiento ilimitada en todas las direcciones. Su fabricación precisa garantiza un funcionamiento de bajo rozamiento y una estabilidad duradera.
  2. Perno esférico DIN 71803
    El perno esférico cuenta con una rosca exterior y una superficie para llave para una fácil instalación. Se inserta en el cojinete esférico y garantiza la movilidad necesaria de la articulación.
  3. Anillo de sujeción
    Este anillo mantiene el perno esférico seguro dentro del cojinete esférico y evita una desconexión no deseada.
  4. Estribo de seguridad DIN 71805
    El estribo de seguridad fija adicionalmente el perno esférico en el cojinete esférico y ofrece aún más seguridad.
  5. Caperuza obturatriz (opcional)
    Protección contra polvo, suciedad, agua en aspersión y vapores, prolongan la vida útil de las articulaciones y reducen el esfuerzo de mantenimiento.
  6. Tuerca hexagonal DIN 934
    Para la fijación y seguridad adicional del perno esférico.
  7. Grasa lubricante
    Para reducir la fricción entre el perno esférico y el cojinete esférico y prolongar la vida útil de la articulación.

Esta variante según DIN 71802 en la forma CS es la versión más extendida. Gracias al uso de un estribo de seguridad adicional, esta articulación ofrece una mayor seguridad contra la extracción no deseada, por ejemplo, causada por un montaje colgante.

Con la ejecución del cojinete esférico con rosca interior y el perno esférico con rosca exterior, se garantiza una fácil combinación con otros componentes. El ángulo de giro es de ±18°.

Video de resumen

También hemos recopilado la información que se muestra a continuación en un video para su comodidad:

2. Detalles del producto

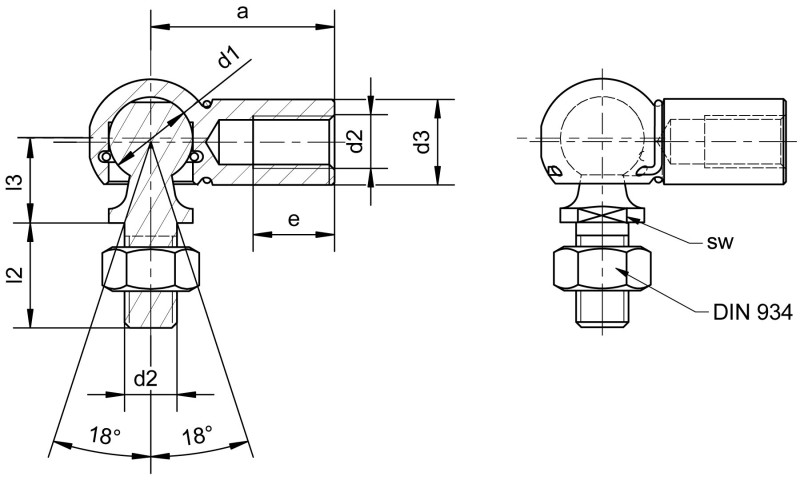

Tamaño: CS 8 M5 - CS 19 M16

Grupo de materiales: Acero, acero inoxidable, acero inoxidable calidad A4

Superficie: brillante, galvanizada blanca

Tipo de rosca: Rosca reglamentaria a la derecha y a la izquierda, rosca fina a la derecha

d1 Diámetro de bola: 8 - 19

d2 Rosca: M5 x 0,8 - M16 x 2

Opciones

Rosca: En principio, las variantes estándar en el cojinete esférico y en el perno esférico están provistas de una rosca a la derecha. Cada tamaño de construcción tiene asignado un tamaño de rosca correspondiente según la norma.

Si la geometría de las piezas de cada componente lo permite, también son posibles otras tamaños de rosca o una rosca métrica a la izquierda. Además, para aplicaciones que requieran una capacidad de ajuste más precisa, el componente también puede diseñarse con una rosca fina correspondiente con menor paso de rosca. Por supuesto, todas estas opciones mencionadas para la rosca se pueden combinar de manera arbitraria.

Forma C: La forma C se diferencia de la forma CS solo en que no tiene un broche de seguridad, por lo que se utiliza aquí el cojinete esférico DIN 71805 forma A.

Forma CSL: La forma CSL es la variante suave de los articulaciones angulares DIN 71802 forma CS. El uso de esta versión suave reduce la resistencia a la fricción entre el cojinete esférico y el perno esférico. Sin embargo, debido a la función, estas articulaciones tienen un juego de bola mayor en comparación con la variante estándar.

Articulación angular según DIN 71802 forma B y forma BS con perno remachado: Las series formas B y BS según DIN 71802 son en esencia idénticas a las descritas anteriormente forma C o forma CS. La diferencia radica en que, en lugar del perno esférico, se utiliza un perno remachado. Este es especialmente adecuado cuando se desea que la articulación esté permanentemente unida a otro componente.

Similares a DIN 71803: Articulaciones angulares con superficie para llave en el cojinete, articulaciones angulares con cojinete esférico larga o con caperuza obturatriz así como articulaciones angulares con cojinete esférico con ranura son similares a DIN 71803 y completan el programa estándar de las articulaciones angulares de mbo Osswald.

3. Áreas de aplicación & Compatibilidad

Los articulaciones angulares se utilizan preferentemente en áreas de aplicación donde la transmisión de fuerza se realiza como una conexión en esquina. Una ventaja significativa es que la articulación, gracias a la geometría de los componentes, es móvil en todas las direcciones. La transmisión de fuerza, por lo tanto, a veces ocurre de manera puntual en la aplicación. Además, la articulación angular se usa frecuentemente para compensación de ángulo y holgura.

Campos de aplicación típicos son, entre otros:

Ingeniería mecánica: En la ingeniería mecánica general, las articulaciones angulares encuentran una amplia aplicación como conexiones flexibles y seguras en diversas máquinas. Ya sea en plantas de producción, tecnología de transporte o robótica, en todos aquellos lugares donde se requieren movimientos precisos y transmisiones de fuerza flexibles, se utilizan las articulaciones angulares. Su capacidad para transmitir movimientos en diferentes direcciones las convierte en un componente esencial para mecanismos complejos y asegura una alta eficiencia y durabilidad de las máquinas.

Maquinaria agrícola y de construcción: Las máquinas agrícolas y de construcción deben trabajar en condiciones adversas y a menudo soportar grandes cargas mecánicas. Las articulaciones angulares se utilizan aquí como elementos de conexión móvil en varias máquinas y equipos, por ejemplo, en tractores, cosechadoras o excavadoras. Permiten una transmisión de fuerza y movilidad fiables, que son necesarias para llevar a cabo los diversos procesos de trabajo de manera eficaz y segura.

Industria ferroviaria: En la industria ferroviaria, los articulaciones angulares se utilizan en conexiones y manguetas. Especialmente en las complejas construcciones de chasis de los trenes, las articulaciones angulares son indispensables, ya que aseguran una conexión flexible y al mismo tiempo estable entre las diferentes partes móviles de los sistemas de chasis. Esto contribuye a la estabilidad y seguridad de los vehículos, incluso bajo cargas extremas y movimientos cambiantes.

Tecnología médica y de rehabilitación: En la tecnología médica y de rehabilitación, los articulaciones angulares se emplean en componentes móviles de equipos e instrumentos médicos. Aquí garantizan la precisión y flexibilidad necesarias para permitir movimientos complejos y ajustes.

Tecnología de energía y plantas de energía: En plantas de energía y otros sistemas energéticos, se utilizan articulaciones angulares para conectar partes móviles en turbinas, bombas y otras máquinas. Fomentan la eficiencia y seguridad al compensar óptimamente los movimientos y vibraciones.

Tecnología de embalaje y transporte: En la tecnología de embalaje y transporte, los movimientos flexibles y precisos son imprescindibles. Los articulaciones angulares se utilizan en cintas transportadoras, líneas de llenado y máquinas de embalaje (por ejemplo, en resortes de gas) para garantizar un movimiento continuo y sin problemas de los materiales y productos.

Las articulaciones angulares DIN 71802 forma CS con perno roscado son componentes versátiles e indispensables en numerosos campos industriales. Su capacidad para transmitir fuerzas y movimientos en diferentes direcciones los hace especialmente valiosos para la construcción de vehículos, la industria ferroviaria, maquinaria agrícola y de construcción, así como la ingeniería mecánica en general. Gracias a su robusta construcción y alta precisión, contribuyen significativamente a la eficiencia y seguridad de las aplicaciones respectivas.

4. Ventajas y Beneficios

Alta flexibilidad: Las articulaciones angulares permiten movimientos en múltiples direcciones, lo que las hace especialmente adecuadas para aplicaciones que requieren flexibilidad multidireccional.

Fácil montaje: Gracias a la rosca exterior métrica en el perno esférico y a la rosca interior métrica en el cojinete esférico, es posible un montaje sencillo y rápido, lo que reduce el tiempo de instalación y aumenta la eficiencia.

Robustez y durabilidad: Fabricadas con acero de alta calidad o acero inoxidable, ofrecen una alta resistencia al desgaste, la corrosión y otros factores ambientales, lo que prolonga su vida útil.

Capacidad de carga: Estas articulaciones son capaces de soportar cargas mecánicas, tanto estáticas como dinámicas, lo que las hace ideales para muchas aplicaciones.

Versatilidad: Se utilizan en numerosas industrias, por ejemplo, en la construcción de maquinaria y vehículos, la industria ferroviaria, maquinaria agrícola y de construcción, tecnología médica, tecnología de embalaje y transporte, y muchas otras, incluso para aficionados y modelistas.

Facilidad de mantenimiento: Gracias a su construcción robusta y sencilla y a los materiales utilizados, a menudo se requiere poco o ningún mantenimiento, lo que reduce los costos operativos.

Eficiencia de costos: Gracias a su larga vida útil y a la reducción de tiempos de inactividad y costos de mantenimiento, las articulaciones angulares contribuyen a una reducción de los costos totales. Además, las versiones estándar versátiles permiten una adquisición y almacenamiento rentables.

En resumen, las articulaciones angulares DIN 71802 forma CS con perno roscado ofrecen una variedad de ventajas que las convierten en un componente valioso en numerosas aplicaciones industriales. Desde una alta flexibilidad y capacidad de carga, hasta un montaje fácil y facilidad de mantenimiento, pasando por la versatilidad y eficiencia de costos, estas articulaciones angulares contribuyen de manera decisiva a la eficiencia y confiabilidad de los sistemas en los que se utilizan.

5. Montaje e Instalación

Montaje

El montaje de una articulación angular según DIN 71802 en la forma CS se realiza en los siguientes pasos:

  1. Introducir grasa lubricante en la cazoleta del cojinete esférico
  2. Presionar el anillo de sujeción en la ranura del cojinete esférico, de manera que se pueda mover libremente en ella
  3. Presionar el perno esférico hacia abajo a través del anillo de sujeción en el cojinete esférico hasta que quede encajado
  4. Montar el estribo de seguridad
  5. Opcional: Enroscar una tuerca hexagonal en la rosca del perno esférico (según DIN 71802 la tuerca se entrega suelta)

Instalación / Colocación

Las articulaciones angulares se conectan generalmente de manera fija con las piezas adyacentes. La forma más sencilla de conexión se lleva a cabo entre las piezas correspondientes mediante la rosca interior del cojinete esférico o la rosca exterior del perno esférico. Solamente debe considerarse una cierta tolerancia de medida de la pieza correspondiente.

Si en lugar del perno roscado se utiliza un perno remachado, se necesitan máquinas y dispositivos correspondientes para la instalación. En este caso, el perno se remacha de forma permanente en la pieza correspondiente de antemano. La cazoleta correspondiente se inserta posteriormente.

Especialmente en aplicaciones en el sector automotriz, la conexión por prensado ha demostrado su eficacia últimamente. Para ello, la cazoleta se adapta exactamente al elemento a prensar. Por ejemplo, puede tratarse de un eje o un alambre. El método de prensado ofrece una conexión rápida y permanente de las piezas.

6. Advertencias de seguridad y Normas

Instrucciones de seguridad

Respetar los límites de carga: Asegúrese siempre de no exceder los límites de carga especificados de las articulaciones angulares para evitar fallos mecánicos y posibles lesiones asociadas.

Inspección regular: Realice inspecciones y mantenimientos regulares de las articulaciones angulares para asegurarse de que se encuentren en perfecto estado y no presenten signos de desgaste o daño.

Instalación correcta: Asegúrese de que las articulaciones angulares estén instaladas correctamente y de forma firme. Una instalación incorrecta puede conducir a fallos y riesgos de seguridad.

Evitar el uso excesivo: Evite movimientos bruscos o extremos que puedan someter a las articulaciones angulares a un uso excesivo.

Uso de fijaciones adecuadas: Utilice solo tornillos y tuercas apropiadas y especificadas para sujetar las articulaciones angulares. Los elementos de fijación inadecuados pueden afectar la función y seguridad.

Verificación de compatibilidad del material: Controle si el material utilizado en las articulaciones angulares es adecuado para las condiciones ambientales (por ejemplo, corrosión, temperatura).

Normas y estándares para articulaciones angulares según DIN 71802

DIN 71802: Esta norma especifica los requisitos para articulaciones angulares, incluyendo dimensiones, propiedades mecánicas y requisitos de materiales.

DIN 71805: Esta norma define los requisitos para cojinetes esféricos con respecto a sus dimensiones, materiales y propiedades mecánicas.

DIN 71803: Esta norma especifica todas las dimensiones importantes y detalles técnicos para pernos esféricos. Pernos esféricos DIN 71803 son la contraparte esencial de los cojinetes esféricos DIN 71805 y, cuando se ensamblan juntos, forman una articulación angular DIN 71802.

ISO 9001 (Sistemas de Gestión de Calidad): La fabricación de las articulaciones angulares debería realizarse bajo un sistema de gestión de calidad certificado según ISO 9001, para garantizar una calidad y confiabilidad constantes.

Normas de materiales: Los materiales utilizados deben cumplir con las normas de materiales correspondientes, como por ejemplo DIN EN 10088 (aceros inoxidables), para asegurar que posean las propiedades mecánicas y de resistencia a la corrosión necesarias.

El cumplimiento de las instrucciones de seguridad y normas es clave para la operación segura y la durabilidad de las articulaciones angulares según DIN 71802 forma CS. Las revisiones regulares, una instalación correcta y el uso de materiales apropiados, así como la capacitación del personal, son esenciales para evitar accidentes y fallos. La observancia de las normas DIN, ISO y de materiales asegura que las articulaciones angulares cumplan con altos estándares de calidad y seguridad.

Preguntas frecuentes (FAQ)

Los articulaciones angulares son elementos de conexión de esquina y guías mecánicas de alta precisión, diseñados específicamente para la transmisión de fuerza flexible y confiable en diferentes direcciones. Se utilizan en diversos sectores industriales, como la ingeniería mecánica, la fabricación de vehículos, la industria ferroviaria, la maquinaria agrícola y de construcción, así como en la tecnología médica.
La versión clásica según DIN 71802 forma CS incluye las siguientes piezas individuales: Cojinete esférico DIN 71805 forma B, perno esférico DIN 71803 forma C, anillo de sujeción, estribo de seguridad DIN 71805 forma S, tuerca hexagonal DIN 934 y grasa lubricante.
La cojinete esférico rodea el perno esférico y permite libertad de movimiento ilimitada en todas las direcciones. El perno esférico cuenta con una rosca exterior y una superficie para llave para un montaje sencillo, y asegura la movilidad necesaria de la articulación.
El anillo de sujeción mantiene el perno esférico asegurado en el cojinete esférico y evita que el perno se suelte involuntariamente.
El estribo de seguridad fija adicionalmente el perno esférico en el cojinete esférico, proporciona más seguridad y evita la extracción no deseada del perno.
Los articulaciones angulares se pueden fabricar en acero, acero inoxidable o acero inoxidable de calidad A4. Estos materiales ofrecen una alta resistencia al desgaste y la corrosión.
Las articulaciones angulares pueden fabricarse en estado brillante o galvanizada blanca.
El ángulo máximo de giro del perno esférico en el cojinete esférico es de ±18°.
Son posibles la rosca fina (derecha) y la rosca reglamentaria (izquierda y derecha). Siempre que la geometría de las piezas de cada componente lo permita, también es posible una rosca izquierda métrica diferente a esto.
Típicas áreas de aplicación son la ingeniería mecánica, la construcción de vehículos, la industria ferroviaria, maquinaria agrícola y de construcción, tecnología médica y de rehabilitación, tecnología de energía y de plantas de energía, así como tecnología de embalaje y transporte. Las articulaciones angulares se utilizan aquí, por ejemplo, como elemento de acoplamiento en la varilla del pistón de resortes de gas o resortes de presión de gas.
Se deben tener en cuenta los límites de carga especificados, realizar inspecciones regulares, asegurar una instalación correcta, evitar la sobrecarga y utilizar elementos de fijación adecuados.
Proporcionan alta flexibilidad, fácil montaje, robustez, durabilidad, capacidad de carga, versatilidad, facilidad de mantenimiento y rentabilidad.
El montaje se realiza en los siguientes pasos: introducir grasa en la calota del cojinete esférico, presionar el anillo de sujeción en la ranura del cojinete esférico, presionar el perno esférico a través del anillo de sujeción en el cojinete esférico hasta que encaje, montar el estribo de seguridad y opcionalmente atornillar la tuerca hexagonal en la rosca del perno esférico.
